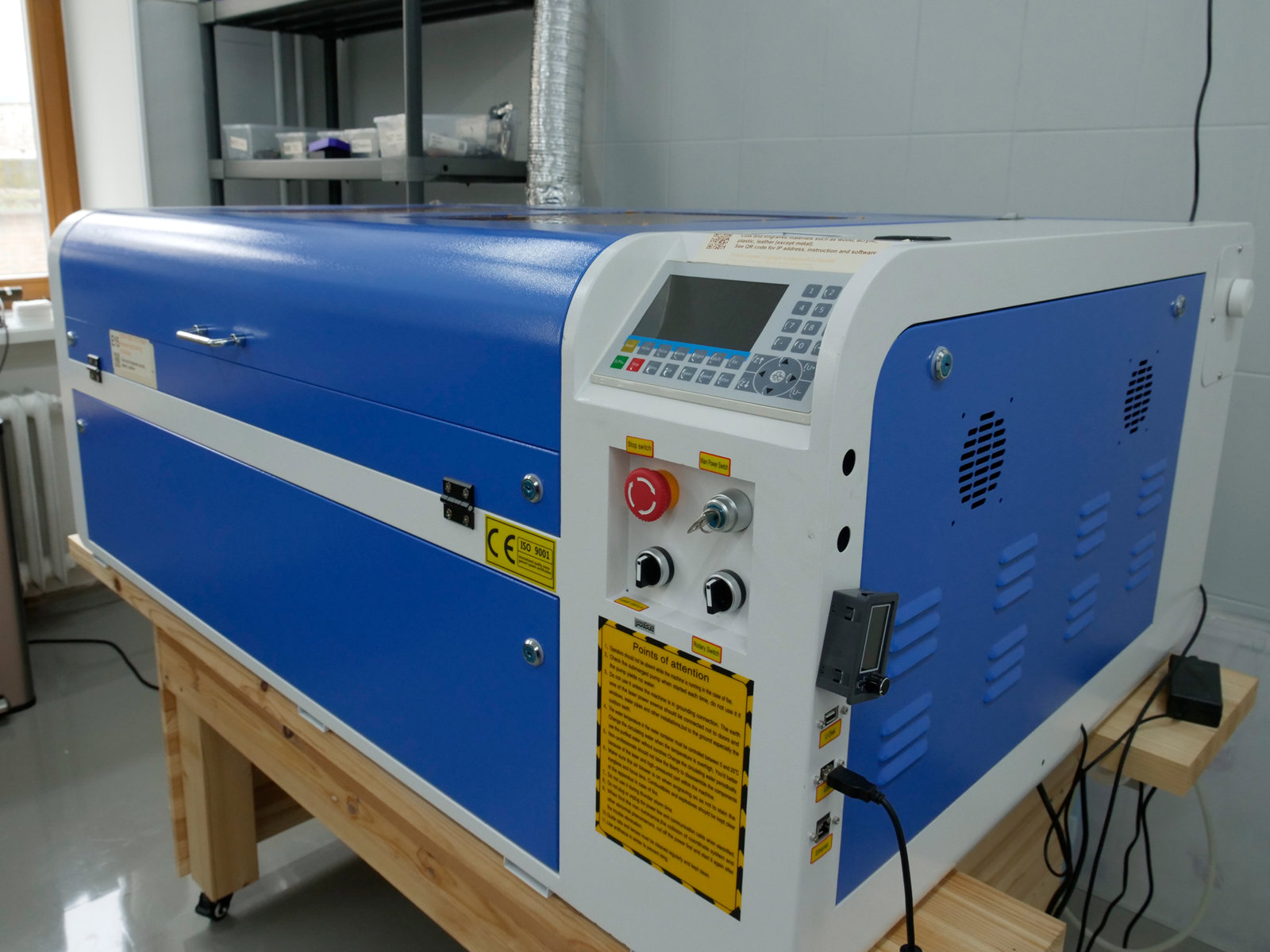

CO2 laserlõikur HL-1060, 100 W

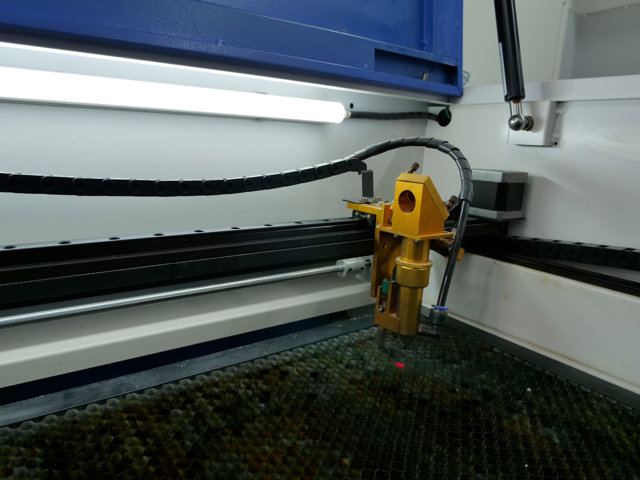

CO2 laser lõikab ja graveerib lehtmaterjali, põletades sellest läbi kitsa joone. See on kiireim viis muuta joonis füüsiliseks detailiks: pole vaja tööriistu ega kinnitusi, ja sama faili saab aasta hiljem uuesti käivitada täpselt sama tulemusega. Tööalal 1000 × 600 mm mahub ühe tööna lõikama terve 3 mm vineerileht.

Masin on hackspace'i töökeskus — korpuse paneelid, hammasrattad ja mehhanismid, sildid, šabloonid, pakendi prototüübid, tihendid, mudelikomplektid ja graveeritud kingitused tulevad kõik siit.

Mida saab valmistada

• Karbid, korpused ja esipaneelid vineerist ja akrüülist
• Hammasrattad, nukid ja hoovastikud mehaanilistele prototüüpidele
• Sildid ja tähed, graveeritud või läbilõigatud
• Šabloonid ja värvimismaskid
• Tihendid kummilehest
• Graveering puidule, nahale, anodeeritud alumiiniumile ja värvitud metallile

Materjalid

Sobivad hästi: vineer ja MDF, täispuit, valatud ja ekstrudeeritud akrüül, paber ja papp, nahk, kork, vilt, kummileht, mõned kangad.

Ainult graveerimine, lõigata ei saa: klaas, keraamiline plaat, anodeeritud alumiinium, värvitud või kaetud metall, kivi.

Masinasse ei tohi kunagi panna: PVC ja vinüül (eraldavad kloorigaasi — söövitavad masinat ja kahjustavad tervist), polükarbonaat (põleb, ei lõika ja kolletub), ABS (sulab ja eraldab tsüaniidi), klaaskiud ja süsinikkiud (mürgine tolm) ning iga materjal, mida sa ei suuda tuvastada.

Kui sa ei tea kindlalt, millest leht on, küsi enne lõikamist. “Ilmselt akrüül” ei ole piisav — akrüül ja polükarbonaat näevad täpselt ühesugused välja.

Valmis kiiruste tabelit ei ole. Võimsus on peaaegu alati 100 %, kiirus sõltub materjalist: proovi sama lehe jäätmetükil.

Ohutus

• Masin lülitatakse sisse võtme keeramisega, koos sellega käivituvad jahuti, kompressor ja väljatõmme. Kui midagi neist ei käivitunud — ära lõika.
• Ära käivita tööd avatud kaanega ja ära blokeeri kaane turvalülitit.
• Ära jäta töötavat masinat järelevalveta. Leek muutub tulekahjuks vähem kui minutiga.
• Jälgi jahuti temperatuuri, jahuti on masina all. Üle 30–35 °C — lõpeta töö.
• Selgelt tuntav ebameeldiv lõhn töö ajal tähendab, et väljatõmme ei käivitunud või midagi läks valesti: lõpeta töö, ava aken, teata personalile.
• Hädaseiskamine — suur punane nupp.
• Kui materjal süttis: tulekustuti on masina kõrval, seejärel teata kohe personalile.
• Pärast lõikamise lõppu oota veidi, kuni väljatõmme suitsu eemaldab, ja ava kaas alles siis.

Kuidas kasutada

1. Masina kõrval on Lenovo sülearvuti programmiga RDWorks V8. Kui masin pole sellega ühendatud, pane masina USB-kaabel sülearvutisse.
2. RDWorksis: File → Import, ava oma fail ja kontrolli mõõtmeid. Paremal paneelil määra kiirus ja võimsus. Võimsus on peaaegu alati 100 %, kiirus leitakse prooviga materjalitükil.
3. Lülita masin võtmega sisse. Veendu, et jahuti, kompressor ja väljatõmme käivitusid.
4. Aseta materjal lauale. RDWorksis vajuta paremal Download — töö läheb masinasse.

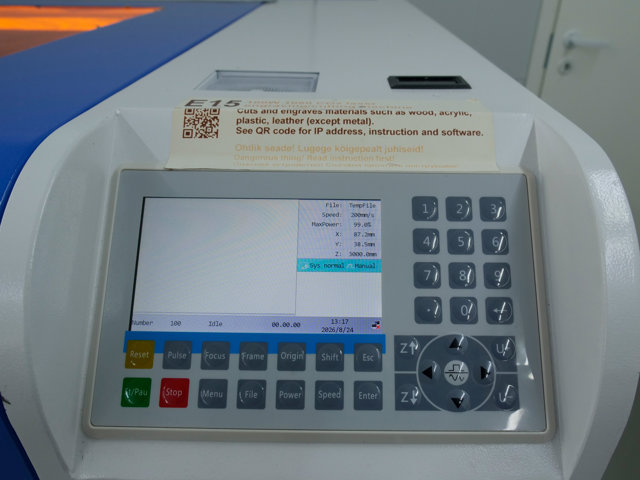

5. Masina paneelil vii pea nooltega lõikamise alguspunkti ja vajuta Origin. Seejärel Frame: masin joonistab ilma kiireta raami, mille sees ta lõikab. Kontrolli, et raam jääb materjalile.
6. Sulge kaas ja vajuta masina paneelil Start. Püsi kõrval.
7. Kui töö on läbi, oota, kuni suits kaob, ava kaas, võta detailid ja jäägid välja.

RDWorksi saab internetist alla laadida ja enda sülearvutisse panna: siis ühendatakse masin USB-ga sellega ja juhitakse sealt. Võrku masin veel ühendatud ei ole.

Ligipääs

Laser asub hackspace'i ruumis, seega on vaja paketti, mis sisaldab hackspace'i ligipääsu — ainult coworkingu liikmelisus seda ust ei ava.

Enne esimest tööd on ohutusinstruktaaž kohustuslik. See võtab umbes kakskümmend minutit ja katab turvalüliti, jahuti, väljatõmbe, töö RDWorksis ja selle, mida teha, kui midagi süttib.
