Jootejaam kuumaõhupüstoliga ATTEN ST-8802

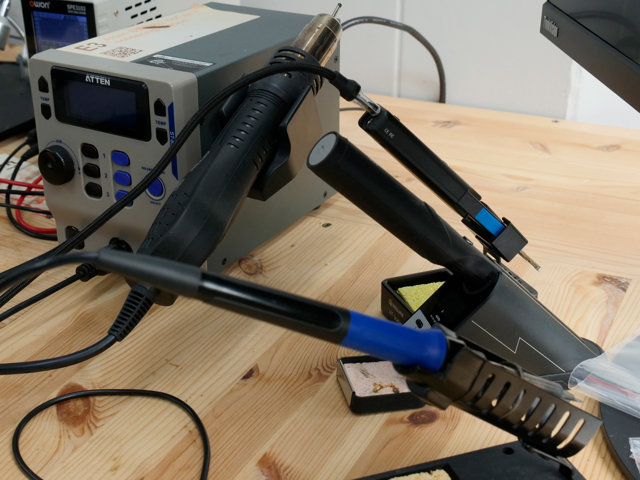

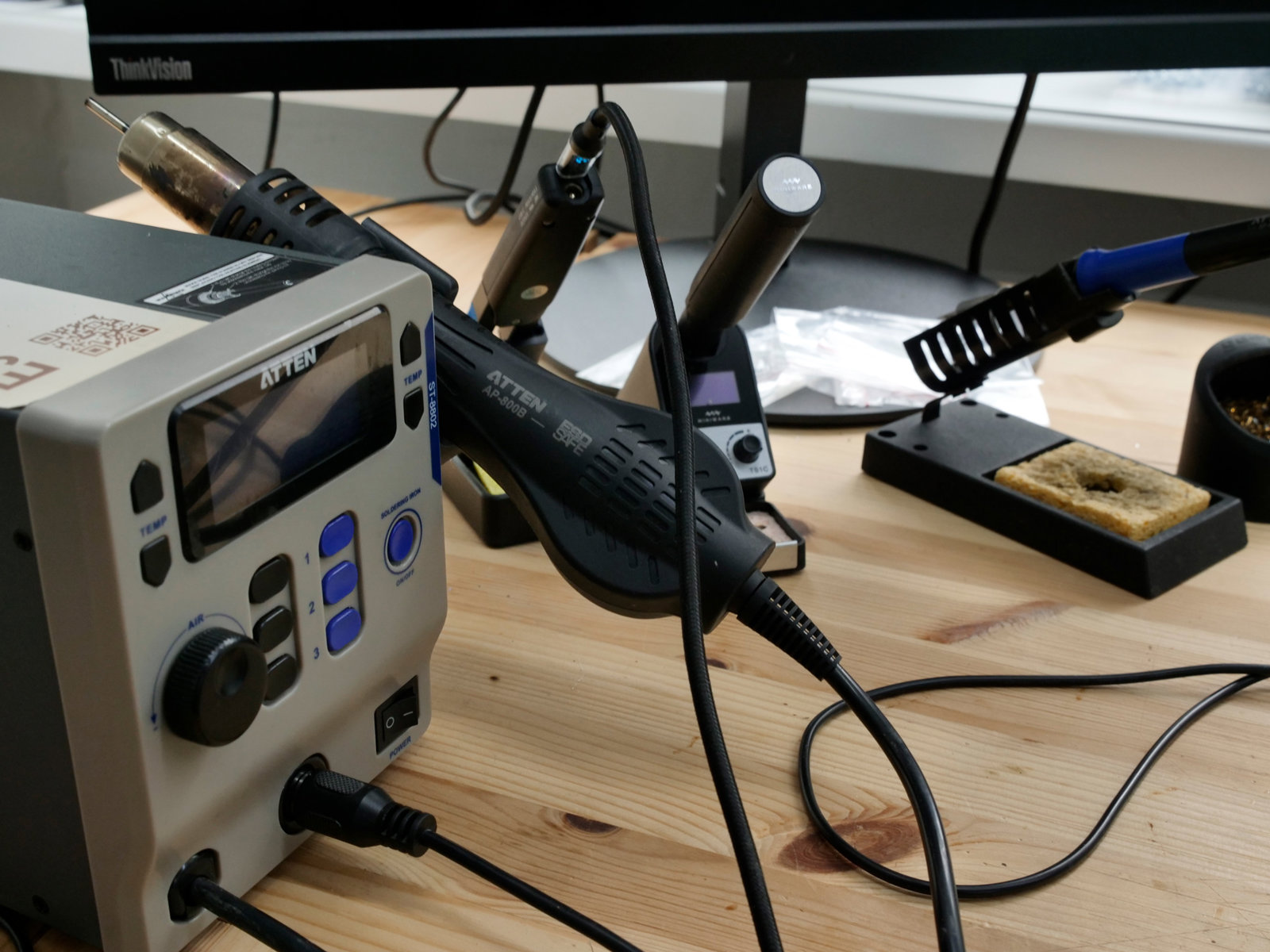

Elektroonikalaua põhiline jootejaam: temperatuurikontrolliga kolb ja kuumaõhupüstol ühes korpuses. Kolvega joodetakse läbiviikkomponente, juhtmeid ja pistikuid, püstoliga pannakse ja võetakse SMD-kiipe, soojendatakse plaadi piirkonda ja kuumutatakse termokahanevaid torusid. Mõlemad võivad töötada korraga.

Mis on kõrval

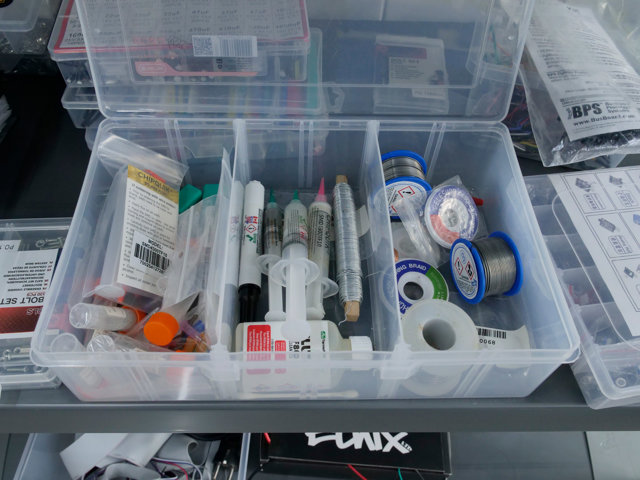

Jaama juures karbis: mitu vahetatavat otsikut, jootetina, jootepasta, räbusti süstaldes ja pudelis, imipunutis tina eemaldamiseks, otsiku puhastaja. Kõike seda võib kasutada. Pintsetid ja “kolmas käsi” on samas.

Kuidas kasutada

1. Lülita jaam sisse, vali kolb, püstol või mõlemad.
2. Kolvi temperatuur tavaliseks tööks 300–350 °C, peentele komponentidele madalam, jämedatele juhtmetele ja suurtele padjanditele kõrgem. Püstoliga alusta 300 °C ja nõrga vooluga, tõsta, kui tina ei voola.
3. Enne jootmist tinata otsik, jootmiste vahel pühi seda messingpuhastajas.
4. Püstoliga töötades kata kõrvalolevad pistikud ja plast kaptonteibi või metallplaadiga, need sulavad kiiremini, kui tina voolab.
5. Lõpus puhasta ja tinata otsik, lülita jaam välja, püstol lõpetab jahutustsükli ise. Otsikud ja düüsid pane karpi tagasi.

Oluline

• Otsik ja püstoli düüs on kuumad kuni 500 °C. Kolvi paned ainult hoidikusse, mitte lauale.
• Jootmisaurud on kahjulikud, ava aken. Osa karbis olevast tinast on pliiga, pese pärast tööd käed.

Ligipääs ja rent

Jaam asub hackspace'i ruumi elektroonikalaual, vaja on hackspace'i ligipääsuga paketti. Instruktaaži ei ole vaja.

Jaama saab rentida ja kaasa võtta, päevahind on ülal. Karbi tarvikud jäävad ruumi.
