Jooteotsiku termomeeter ATTEN ST-1090

Seade ühe küsimuse jaoks: mis temperatuur on tegelikult jooteotsiku tipus? Jootejaam näitab seda, mida arvab tema enda andur kütteelemendi sees, ja otsiku tippu see ei jõua samal kujul. Kulunud otsik, oksiid pesas, otsik, mis ei istu tihedalt — ja jaam näitab 350 °C, kuigi tipus on 300 °C. Just seepärast „lakkab joodis voolamast" jaamal, mis näib täiesti terve.

ST-1090 vastab sellele viie sekundiga: puudutad otsikuga paneelil olevat termopaari ja loed arvu.

Kuidas andur töötab

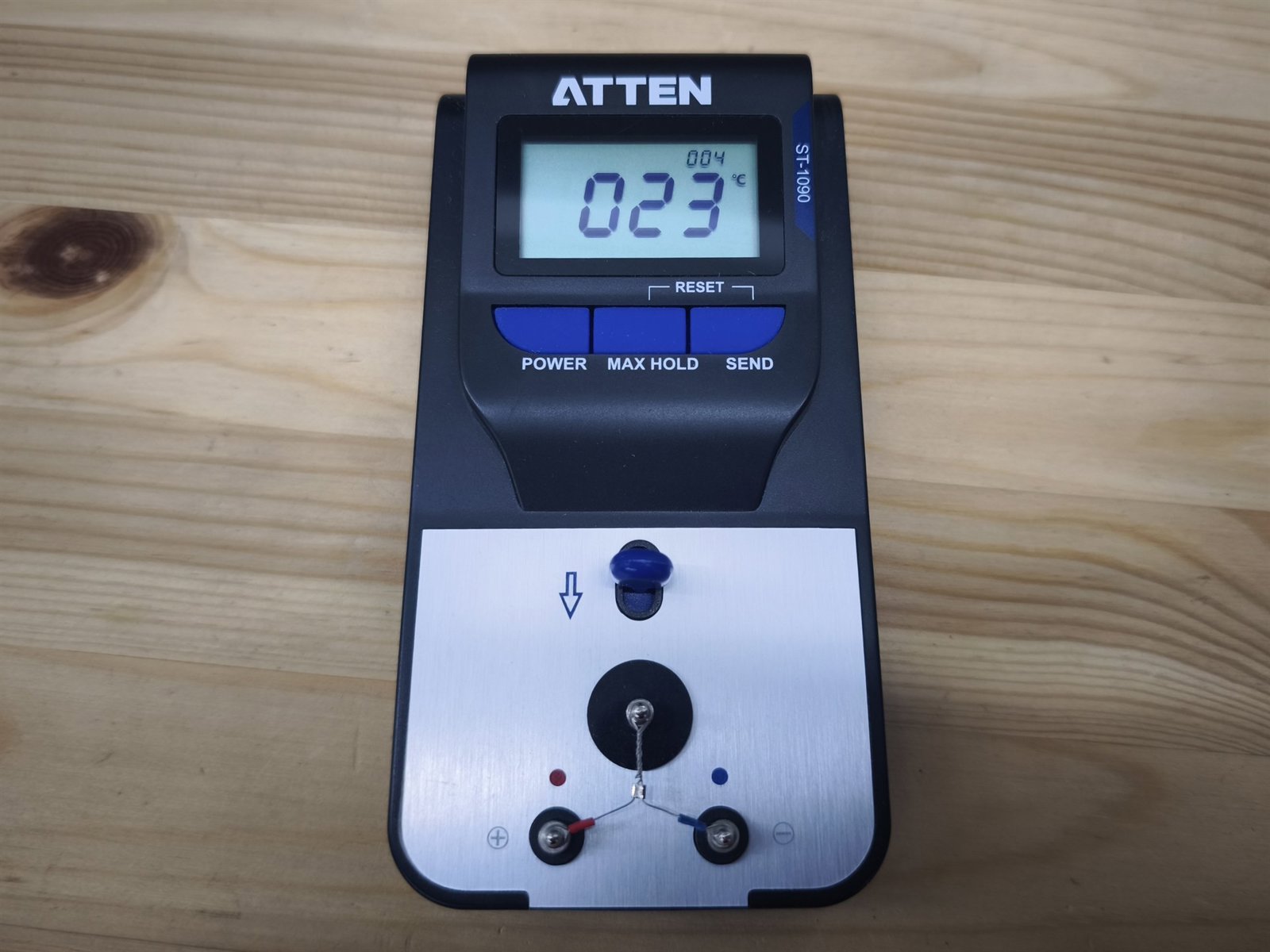

Paneelil on vahetatav kolme kontaktiga andur: kaks posti ja nende vahele pingutatud peenike, 0,2 mm traat, mis on kaetud pliivaba joodisega.

Kate ei ole seal ilu pärast. Paljas K-tüüpi termopaar ei märgu joodisega — tõukab selle eemale ja soojuslikku kontakti otsikuga ei teki. Tinatatud traat märgub ja näitab siis otsiku tipu temperatuuri, mitte selle kõrval oleva õhu oma.

Kolm kontakti kahe asemel tähendavad, et otsik satub traadile ükskõik millise nurga alt ja kolbi ei pea hoolikalt sihtima.

Sellest ka anduri vahetatavus: traat kulub. Ressurss on umbes 50–60 puudet, seejärel kate põleb maha, traat oksüdeerub ja näidud triivivad. Seade loeb mõõtmisi ja hoiatab, kui andur tuleb välja vahetada.

Kui palju puuteid andur on juba teinud, on näha ekraanil endal: väike number nurgas temperatuuri kohal. Sellest ongi näha, kui palju ressurssi on alles.

Väline termopaar

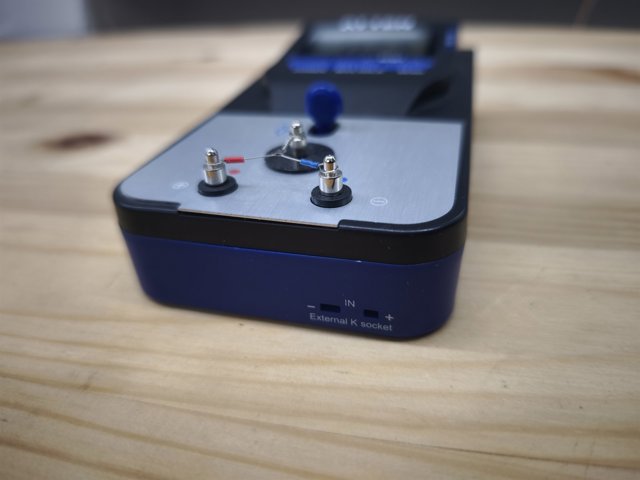

Küljel on External K pesa tavalise K-tüüpi termopaari jaoks ja sellega mõõdetakse kõike muud: kuumaõhupuhuri õhku, eelsoojendit, jahutusradiaatorit, vormi ahjus.

Üks nüanss: selleks et väline termopaar tööle hakkaks, tuleb kolme kontaktiga andur paneelilt ära võtta. Kuni ta on paigal, jääb ta ahelasse ja seade näitab teda, mitte seda, mille sa väljast külge panid.

Milleks see sobib

• Kontrollida, kas jaama seatud temperatuur vastab sellele, mis otsiku tipus tegelikult on
• Leida parand ja sellega arvestada, kui jaam eksib ühtlaselt
• Võrrelda otsikuid omavahel ja praakida läbipõlenud välja
• Vaadata, kui palju temperatuur koormuse all langeb, kui otsik puutub suurt soojusmassi
• Välise termopaariga: kuumaõhupuhurid, eelsoojendid ja kõik muu kuni 800 °C

Kuidas kasutada

1. Lülita sisse POWER-nupust.
2. Lase kolvil temperatuurile jõuda ja seal paar minutit seista — kohe pärast sisselülitamist tehtud mõõtmine ei tähenda midagi.
3. Jäta otsikule väike joodisetilk: see parandab soojuslikku kontakti traadiga.
4. Puuduta otsikuga paneelil olevat termopaari ja hoia. Seade ei anna kuidagi märku, et mõõtmine on läbi — loe see läbiks siis, kui näit ei ole 5–10 sekundit muutunud. MAX HOLD hoiab tippväärtust, RESET nullib selle.
5. Võrdle sellega, mis on jaamal seatud.
6. Võta otsik ära kohe, kui näit on paigas. Lisasekundid anduril on tema ressurss.

Kuidas seda mitte lõhkuda

• Ära suru otsikut vastu traati: see on peenike ja katkeb surve, mitte kuumuse käes.
• Ära lohista otsikut andurit mööda külgsuunas.
• Ära hoia kolbi anduril kauem kui vaja — see on kuluv ja kokku loetud.
• Pane väline termopaar pessa õigetpidi; polaarsus on korpusele märgitud.

Mis konteineris on

Seade, varuandurid ja väline K-tüüpi termopaar on koos ühes plastkonteineris riiulil. Andur on kuluv, nii et vaheta see ise — varud on sealsamas. Kõik läheb tagasi samasse konteinerisse.

Rentimine

Selle seadme saab koju kaasa, tavaliselt selleks, et kontrollida oma kolbi või jaama, ilma et peaks neid hackspace'i tassima. Broneerid saidil ja võtad kleebisel oleva koodi järgi ükskõik mis kellaajal. Päevahind ja tähtaeg on selle lehe rendiplokis.

Ligipääs

Konteiner asub hackspace'i ruumis, seega on vaja hackspace'i ligipääsuga paketti. Instruktaaži ei ole vaja.
