Juhtmete, pistikute ja pressimise riiul

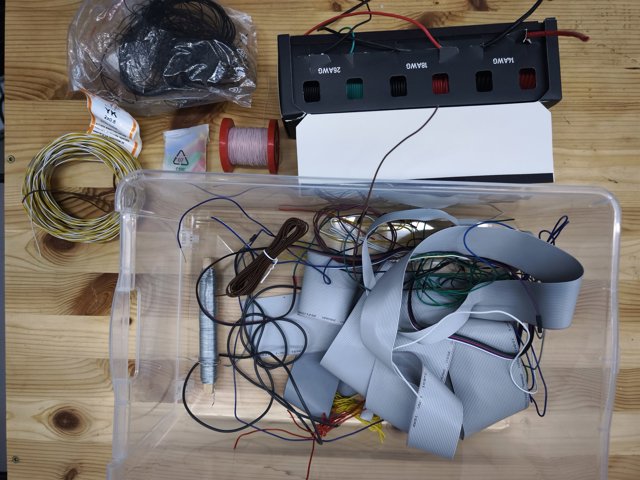

Riiul, kus juhtmest saab valmis jõhvik. Siin on nii juhe ise, nii see, millega teda töödeldakse, kui ka see, millega ta lõpeb.

Pressimine jootmise asemel

Pistikusse joodetud juhe on ühendus, mis murdub painutuskohas: joodis teeb soone jäigaks just seal, kus ta peaks painduma. Pressitud kontakt hoiab juhet mehaaniliselt ega muuda tema painduvust.

Seega kõik, mis käib sisse ja välja, saab pressikontaktidega pistiku, mitte otse külge joodetud juhtmed.

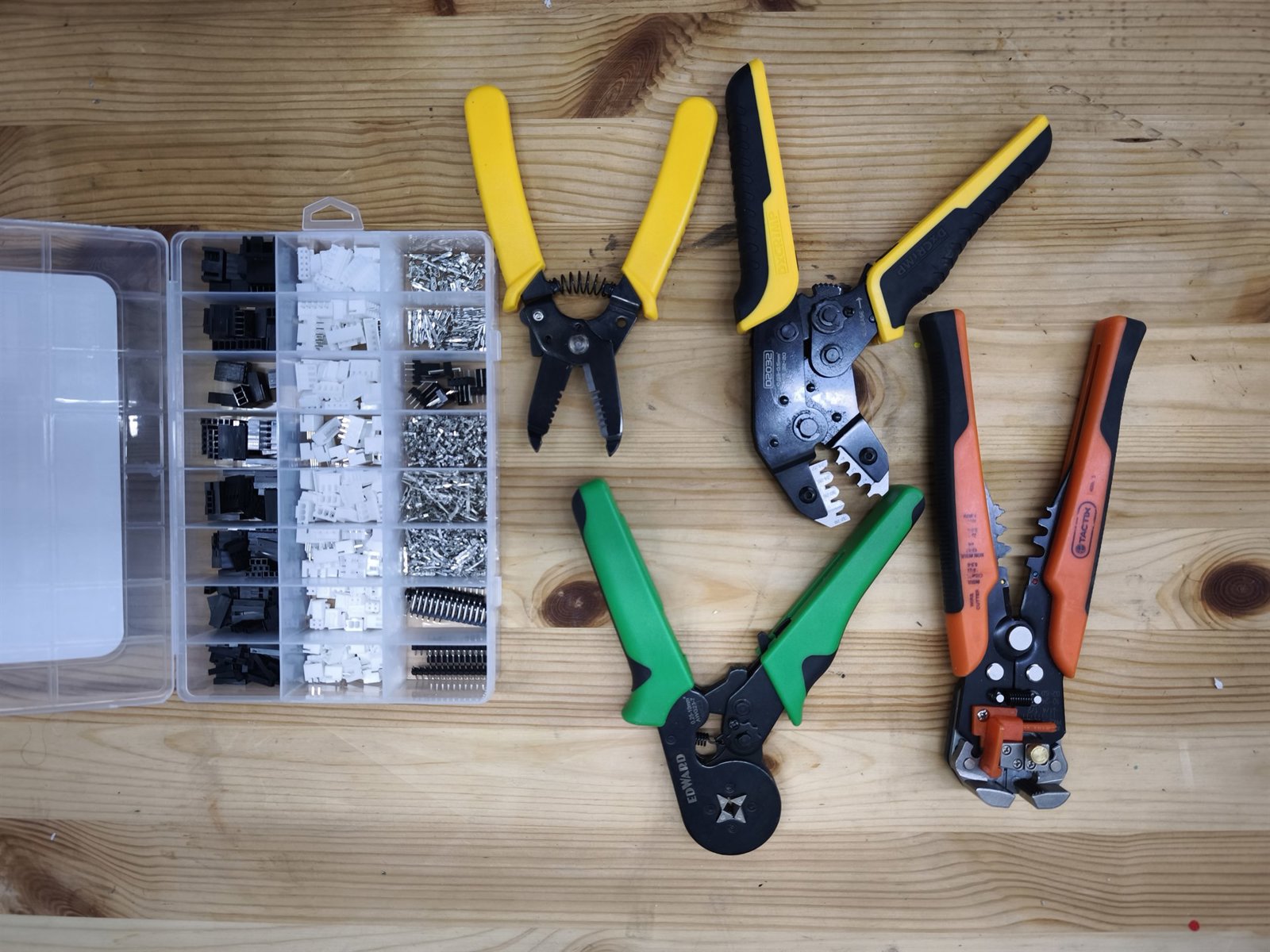

Tööriistad

• Pressitangid mitut tüüpi. Need ei ole omavahel asendatavad: igal on oma lõuaprofiil oma kontaktitüübi jaoks. Isoleeritud otsikuhülsside tangid rikuvad pistikukontakti ära ja vastupidi.
• Koorija eemaldab isolatsiooni, ilma sooni sisse lõikamata. Külglõikuritega tuleb sama töö halvemini ja iga kord isemoodi.
• Põrkmehhanism osal tangidest ei lase lõugasid avada enne, kui press on lõpuni tehtud. See ei ole rike, vaid kaitse poolikult pressitud kontakti vastu.

Kuidas õigesti pressida

1. Koori isolatsiooni täpselt kontaktiosa pikkuses — mitte rohkem.
2. Pane juhe kontakti nii, et eesmised tiivad pigistaksid vaske ja tagumised isolatsiooni. See ongi kõige tähtsam: kui mõlemad pigistavad ainult vaske, murdub juhe esimesel painutusel.
3. Pressi õige profiiliga tangidega, kuni klõpsab.
4. Kontrolli juhtmest tõmmates. Hea press ei tule käega välja.
5. Lükka kontakt pistikukorpusesse, kuni fiksaator klõpsab.

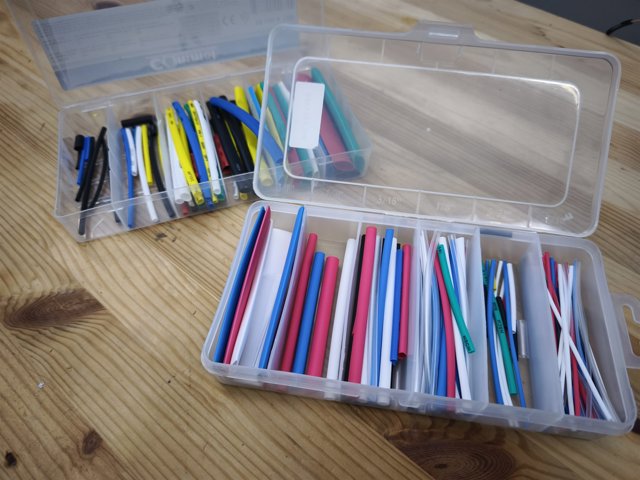

Termokahanevad torud

Komplektid eri läbimõõduga torudega. Vali läbimõõt nii, et toru läheks enne kahanemist vabalt peale ja istuks pärast tihedalt. Kuumuta pigem jootejaama kuumaõhupuhuriga kui välgumihkliga: lahtine leek jätab tahma ja põletab läbi.

Pane toru peale enne juhtmete ühendamist. See on ilmselge täpselt seni, kuni sa selle unustad.

Kuidas kasutada

1. Vali juhe ristlõike järgi voolule, mitte selle järgi, milline värv on ilusam.
2. Pane tööriistad riiulile tagasi, mitte oma sahtlisse — pressitangid kaovad kõige kiiremini.
3. Võta kontaktid ja korpused oma pesadest ja pane ülejäägid samadesse tagasi.
4. Kui kontaktikomplekt saab otsa, anna meile teada.

Ligipääs

Riiul asub hackspace'i ruumis, seega on vaja hackspace'i ligipääsuga paketti. Instruktaaži ei ole vaja.
