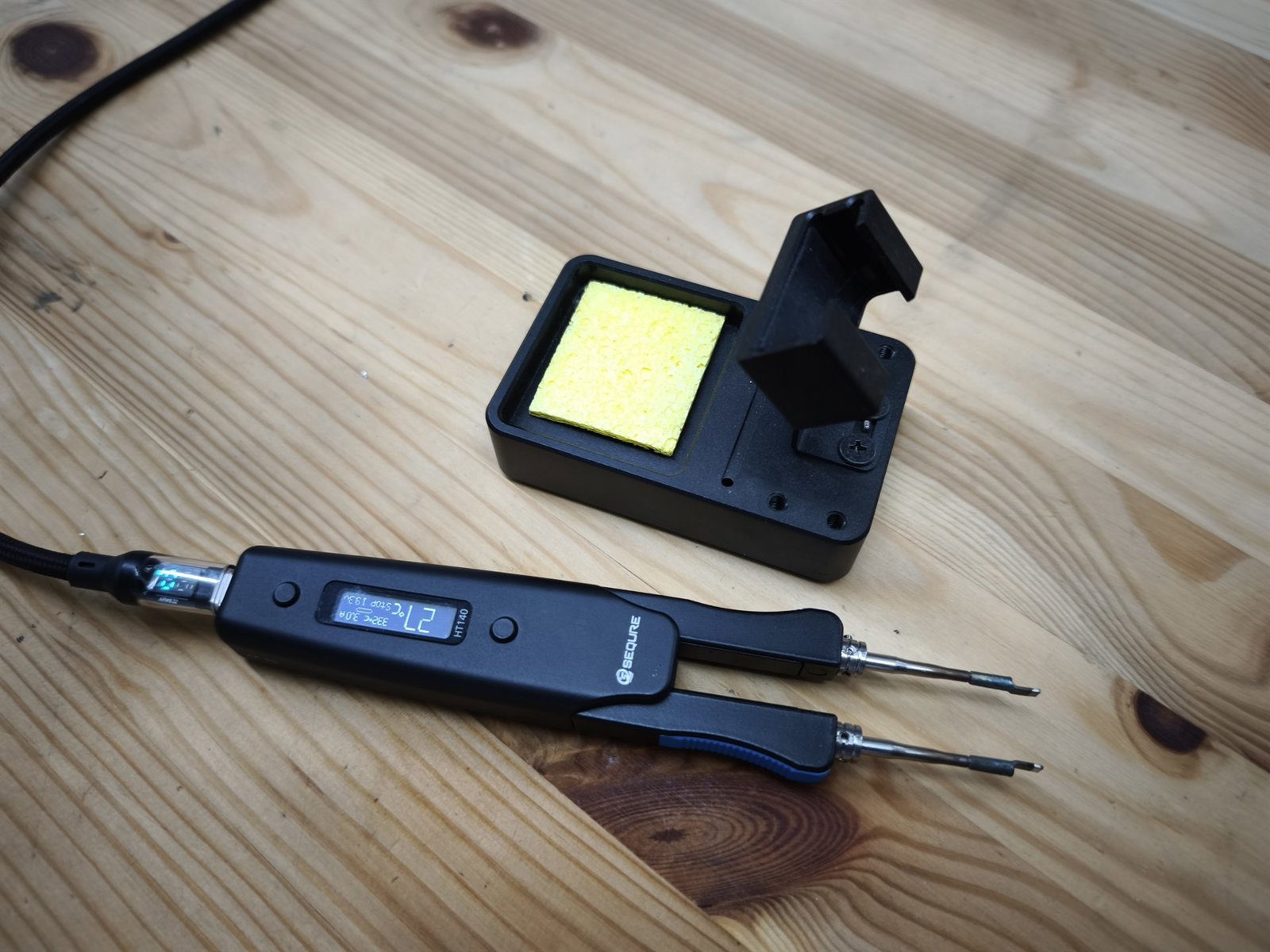

Kuumpintsetid SEQURE HT140

Selleks et jootekolviga 0603 takistit maha võtta, tuleb kuumutada kord üht, kord teist otsa ja tabada hetk, mil mõlemad on korraga sulas. Kuumpintsetid kuumutavad mõlemat jalga korraga: pigistad, ootad kaks sekundit ja tõstad detaili ära.

See on peamine tööriist iga plaadi ümbertegemise juures, kus on vaja pisidetaile maha võtta: takistid, kondensaatorid, dioodid, LED-id, väikesed transistorid — kõik, millel on kaks või kolm jalga.

HT140 teeb ka teist tööd: C210 otsikutega töötab ta tavalise peene jootekolvina. Sealt ka „2 ühes" — vahetub kassett, mitte seade. Kassetid — C120 pintsetipaarid ja C210 kolviotsikud — on kas seadmega samas konteineris või suures kuluvosade karbis.

Toide

Ta töötab USB-C PD, QC või tavalise ümara pistikuga ploki pealt, 5 kuni 28 V. Sellest sõltub soojenemise kiirus, ja sõltub tugevalt: 65 W allikast jõuab ta 500 °C-ni viie sekundiga, 140 W omast kolmega.

Meil töötab ta ühe ühise 65 W USB-C PD ploki pealt: need on hackspace'i pistikupesades ja ühises toiteplokkide karbis. Nendega võtab 500 °C-ni jõudmine needsamad viis sekundit.

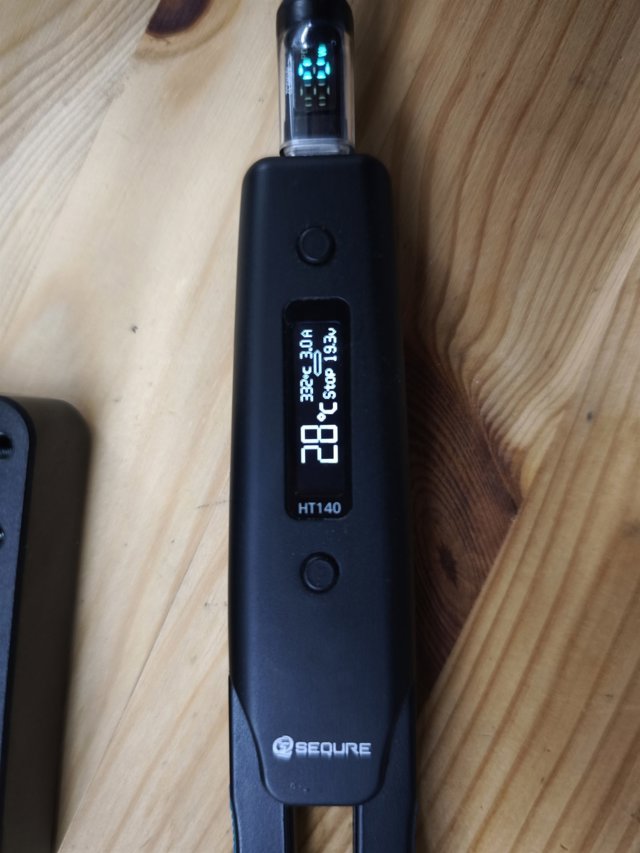

Ekraanil on alati näha, mitu volti ta sai. Kui soojenemine tundub loid, vaata kõigepealt seda arvu.

Milleks see sobib

• Võtta maha kahe jalaga SMD-detail, ilma naabreid kuumutamata
• Detaili ümber tõstmine: maha võtta, padjad puhastada, tagasi panna
• Eemaldada seda, mis on ka liimitud, mitte ainult joodetud — pintsettidega on parem tõmmata
• Joota peeneid liiteid C210 otsikuga, kui pintsette vaja ei ole
• Töötada mikroskoobi all: 50 g ei tõmba kätt alla

Kuidas kasutada

1. Pane toide külge ja lase seadmel temperatuurile jõuda.
2. Sea temperatuur. Väikeste SMD-detailide mahavõtmiseks piisab tavaliselt 300–330 °C; massiivsed detailid ja pliivaba joodis tahavad rohkem.
3. Pigista lõuad detaili jalgade ümber ja lase joodisel mõlemal pool sulada — see on sekundid, mitte sekundi murdosad.
4. Tõsta detail otse üles, naaberpatju kraapimata.

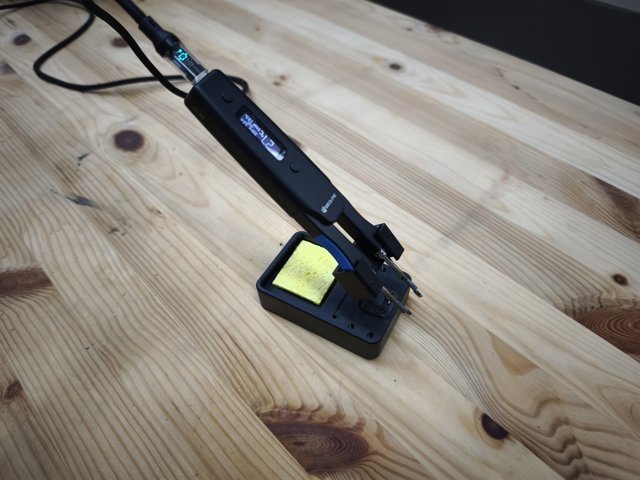

5. Pane seade alusele. Lõuad jäävad kuumaks kauemaks, kui tundub.

Mida mitte teha

• Ära kangutad sulamata joodise vastu: sa rebid padja plaadilt lahti enne, kui detail lahti tuleb. Kui ei liigu, ei ole veel sulanud.
• Ära kasuta pintsette mitme jalaga korpuste peal. QFP ja BGA jaoks on IR6500 remondijaam; pintsetid lihtsalt rebiksid jalad ära.
• Ära vaheta kassetti kuumalt.
• Ära pane seadet lauale enne, kui ta on jahtunud.

Rentimine

Selle seadme saab koju kaasa: ta on kerge ja töötab ükskõik millise PD-laadija pealt. Toiteplokk rendikomplekti ei kuulu — meie USB-C PD plokid on ühised, nii et võta oma, ja mida võimsam, seda kiiremini ta soojeneb. Päevahind ja tähtaeg on selle lehe rendiplokis.

Ligipääs

Pintsetid on hackspace'i ruumis jootekoha juures, seega on vaja hackspace'i ligipääsuga paketti. Instruktaaži ei ole vaja.
