Käsi-LCR-meeter UNI-T UT612

Multimeeter mõõdab kondensaatorit ühel sagedusel ja annab ühe arvu. LCR-meeter küsib, millisel sagedusel sa seda kondensaatorit kasutada kavatsed, ja vastab juba teise arvuga. Vahe ei ole formaalne: elektrolüüt, mis 100 Hz juures näitab oma ausat 100 µF, võib 100 kHz juures käituda nagu takistusega traadijupp.

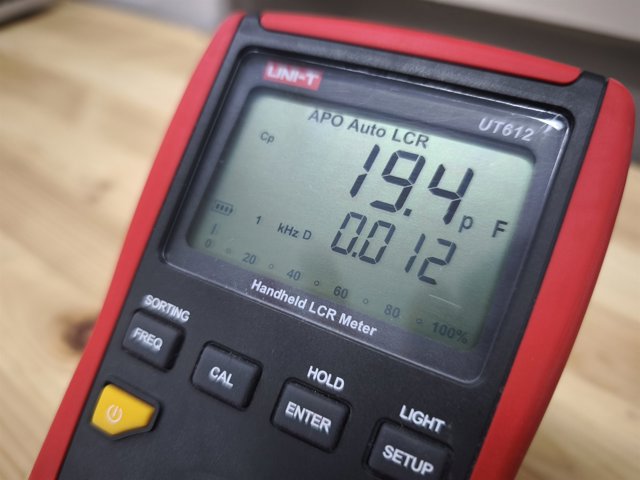

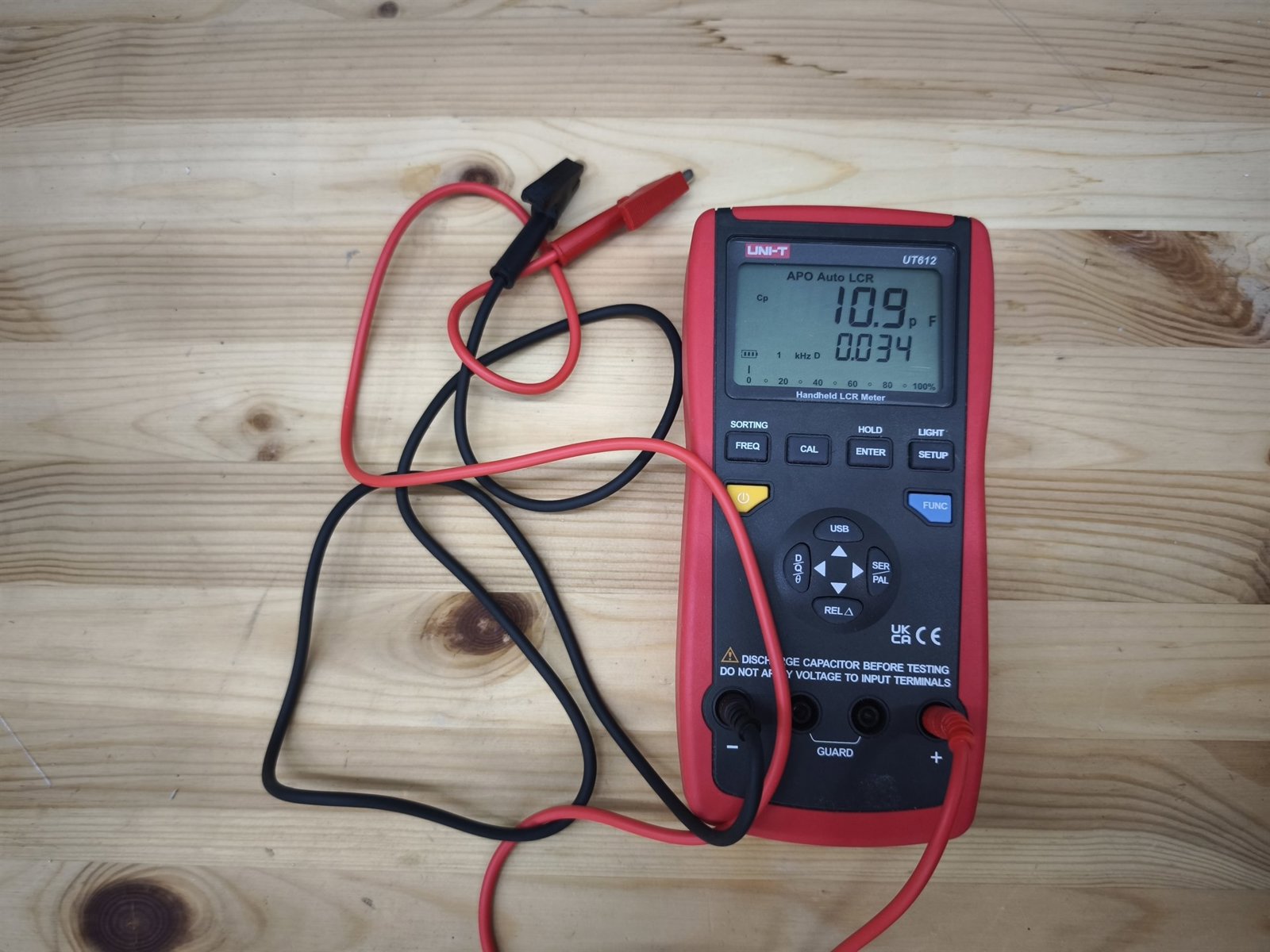

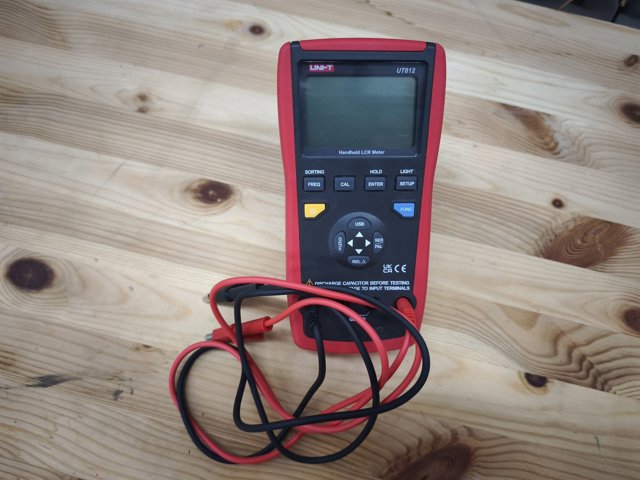

UT612 mõõdab induktiivsust, mahtuvust ja takistust viiel sagedusel 100 Hz-st 100 kHz-ni ning näitab peale väärtuse enda ka seda, mis selle kõrval on: ESR, hüvetegur, kaotegur, faasinurk.

Induktiivsus väärib eraldi sõna: seda oskavad mõõta vähesed. Ükski teine seade hackspace'is induktiivsust ei näita — ei lauamultimeeter ega käsimultimeetrid. Kui on vaja induktiivsust, on valik täpselt üks ja see on UT612.

Milleks seda praktikas vaja on

• Kondensaatori ESR on elektrolüütide peamine diagnoos. Mahtuvus võib jääda normi, aga ESR kasvab kümme korda ja toiteplokk hakkab vilisema ja kuumenema. Tavaline multimeeter seda ei näe.
• Ise keritud pooli induktiivsus: keerde on nii palju, nagu lugesid, aga induktiivsus on hoopis teine, sest süda ei ole see, mida arvasid.
• Paaride sobitamine: kaks kondensaatorit või kaks pooli sama pealekirjutatud ja erineva tegeliku väärtusega.
• Sortimine komponendikarpidest: hälberežiim näitab kõrvalekallet protsentides, mitte absoluutväärtust.
• Pooli hüvetegur tema tööagedusel — kui teed filtrit või võnkeringi, siis just see parameeter otsustab.

Jadamisi või rööbiti

Meeter modelleerib detaili kahe elemendiga ja seda valikut saab ise teha. Reegel on lihtne: väikesed mahtuvused ja suured takistused mõõdetakse rööpskeemis, suured mahtuvused ja väikesed takistused jadaskeemis. Kui kahtled, jäta auto-LCR peale: seade saab ise aru, mis tema ees on, ja valib mõistlikult.

Kuidas kasutada

1. Tühjenda kondensaator enne mõõtmist. Seade annab oma testsignaali ega eelda, et detailis on energiat salvestatud. See on korpusele kirjutatud ja mitte niisama.
2. Ühenda juhtmed pesadesse „+" ja „−".
3. Vali FREQ-nupuga sagedus vastavalt ahela töösagedusele: 100 või 120 Hz võrgufiltrite jaoks, 1 kHz üldiseks kontrolliks, 10 ja 100 kHz impulsstehnika jaoks.
4. Tee kalibreerimine: CAL lahtiste juhtmetega, seejärel lühistatud juhtmetega. See lahutab maha juhtmete enda mahtuvuse ja takistuse, mis väikeste väärtuste juures on kohe näha.
5. FUNC-nupuga vali, mida näidatakse teise väärtusena: D, Q, θ või ESR.
6. Paaride sobitamiseks vajuta esimese detaili järel REL; edasi näitab seade hälvet sellest.
7. Lõpus lülita välja ja pane koos juhtmetega riiulil olevasse konteinerisse tagasi.

Mida see ei tee

See ei ole ahelas mõõtja. Detail tuleb välja joota või vähemalt üks jalg lahti tõsta, muidu mõõdad kõike, mis plaadil temaga rööbiti on. Ja sisendpesadesse pinget anda ei tohi — seade mõõdab ise, oma signaaliga.
