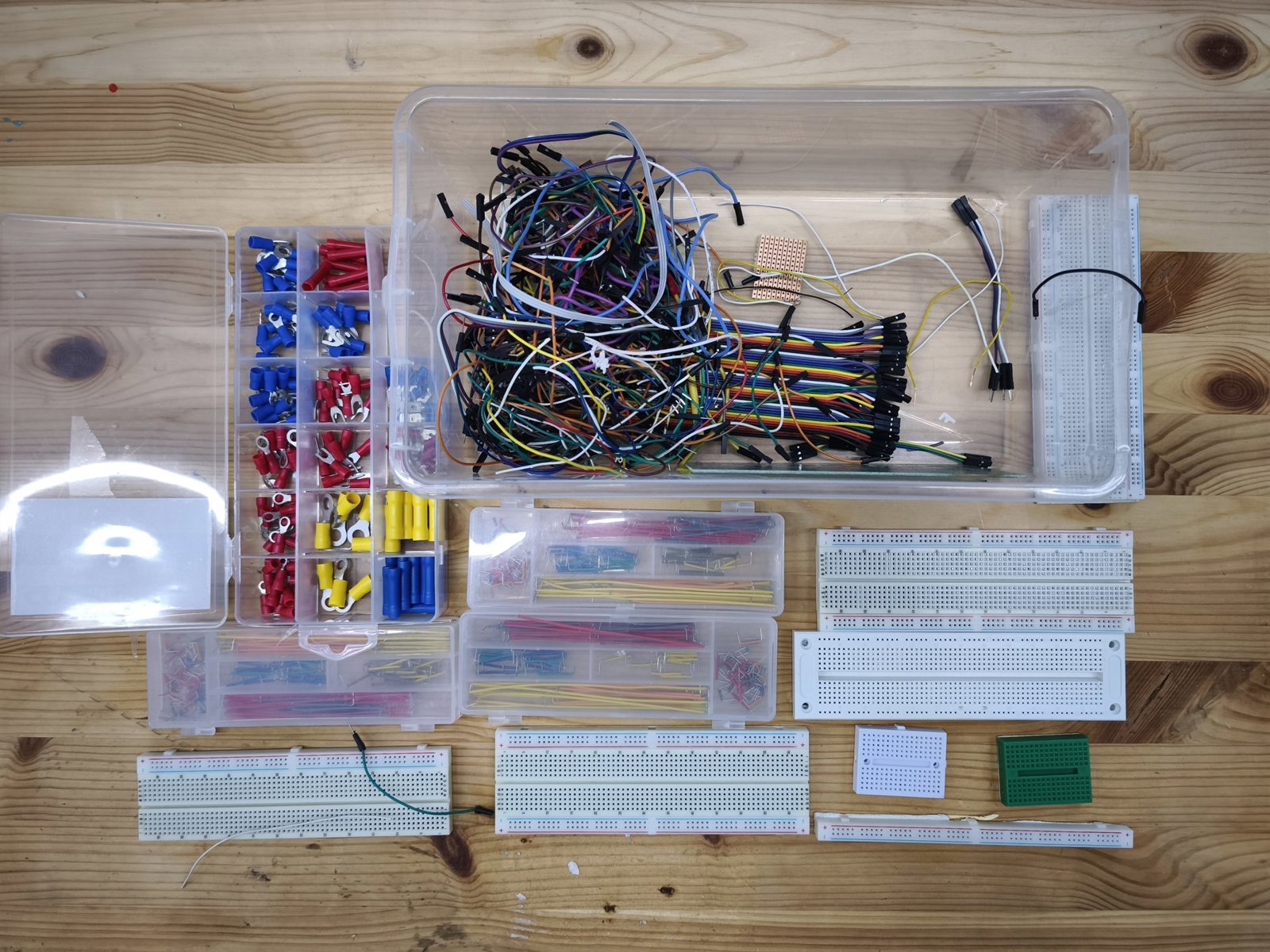

Maketeerimislauad ja ühendusjuhtmed

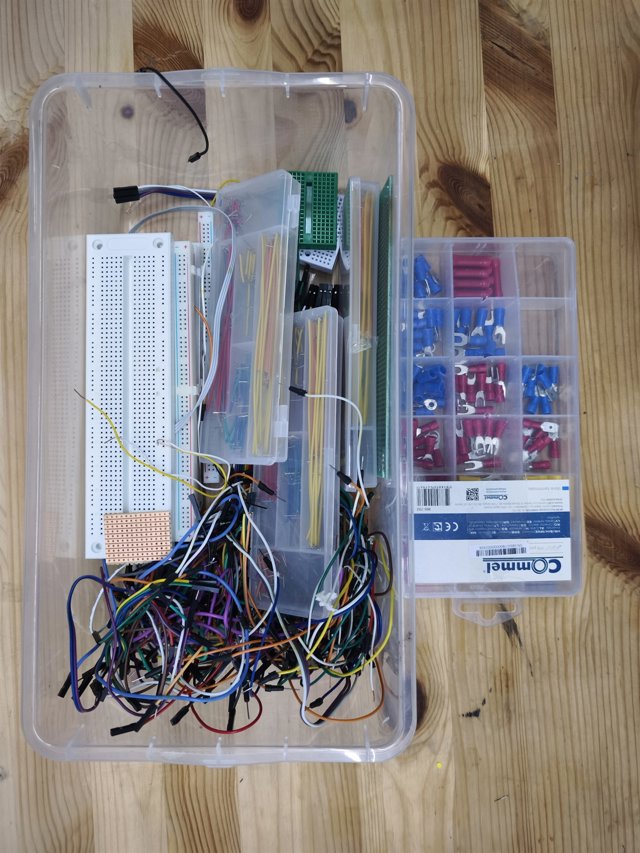

Karp, millest algab iga skeem enne, kui keegi selle kokku joodab. Jootevaba maketeerimislaud hoiab detaile jalgadest, ühendusjuhtmed ühendavad need, ja kümne minutiga on valmis see, mille kokkupanek võtaks muidu õhtu.

Laudu on mitmes suuruses: väikesed 170 punktiga ühe mooduli jaoks, keskmised ja täissuuruses kahe toiteliiniga servades.

Painduvad või jäigad

• Painduvad värvilised on kiired ja mugavad ning näha on, mis kuhu läheb. Viiekümne ühendusega laual muutuvad nad aga puntraks, millest viga üles ei leia.
• Mõõtu lõigatud jäik traat jääb lauale lapiti. Kokkupanek võtab kauem, aga skeem jääb loetavaks ega lagune laiali, kui lauda nihutad.

Kolme detailiga skeemi jaoks võta painduvad. Selle jaoks, mis elab nädala ja mida siluma hakatakse — jäigad.

Mida maketeerimislaud ei oska

• Kõrged sagedused. Kontaktiread on kondensaatorid ja induktiivsused. Kõik, mis on kiirem kui mõni megaherts, käitub maketeerimislaual teisiti kui trükkplaadil.
• Suured voolud. Kontaktid on arvestatud umbes ühele amprile. Jõuosa maketeerimislaual ei ehitata.
• Usaldusväärne kontakt. Lõtv pesa on kõige sagedasem põhjus, miks „skeem töötas ja siis lakkas". Kui miski käitub imelikult, liiguta kõigepealt juhtmeid.

Veninud pesadega lauda ära pane heade juurde tagasi: pane kõrvale ja anna meile teada.

Kuidas kasutada

1. Võta skeemi mõõtu laud ja ühendusjuhtmed.
2. Vii toide servades olevaid liine mööda, mitte ühe juhtmega üle terve laua.
3. Kui lahti võtad, eemalda kõik detailid ja juhtmed ning pane laud tühjana tagasi.
4. Pane ühendusjuhtmed oma karpi tüübi järgi, mitte ühte hunnikusse.

Skeemi detailid on komponendikarpides ja detailikomplektide riiulil.

Ligipääs

Konteiner asub hackspace'i ruumis, seega on vaja hackspace'i ligipääsuga paketti. Instruktaaži ei ole vaja.
