Renesase plaadid: GreenPAK ja ForgeFPGA

Kaks plaati ühest ja samast asjast: kuidas saada plaadilt ära peotäis väikest loogikat, asendades selle ühe kiibiga, mille sa ise seadistasid.

GreenPAK

GreenPAK on kiip, mille sees on loogikaelemendid, komparaatorid, loendurid, taimerid, DAC ja veidi analoogosa, ühendatud programmeeritava maatriksiga. Sa joonistad skeemi redaktoris, programmeerid selle kiipi — ja edasi on see tavaline väike mikroskeem, mis töötab ilma protsessori ja tavapärases mõttes püsivarata.

Ta katab täpselt selle kihi, mis tavaliselt plaadil ruumi sööb: sisselülitusviide, lihtne riiv, paar loogikaelementi, pingemonitor, impulsikujundaja. Viie korpuse asemel üks, SOT-i suurune.

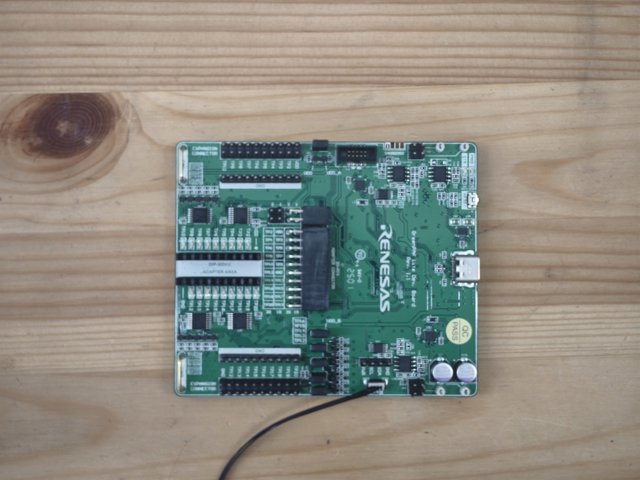

GreenPAK Lite Dev. Board Rev 1.1 on programmaator ja katsestend: kiip pannakse pessa, tarkvara laeb sinna konfiguratsiooni ja lubab seda emuleerida ilma programmeerimata. Kõrval on laienduskomplekt DIP-korpuses kiipidega — SLG46537V-DIP ja teised. DIP-korpus on selleks, et kiibi saaks maketeerimislauale torgata ja selle ümber käsitsi skeemi ehitada.

ForgeFPGA

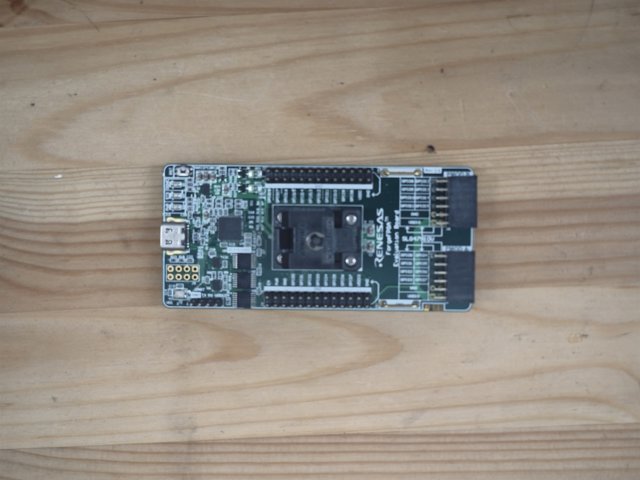

ForgeFPGA Evaluation Board kannab kiipi SLG47910, väikest ja odavat FPGA-d. Sees on 1120 kuue sisendiga LUT-i, sama palju klahvlüliteid, 32 kbit plokkmälu, 50 MHz ostsillaator ja PLL ning 19 GPIO-d.

See ei ole Xilinx ega Altera: protsessorituum siia ei mahu. Küll aga mahub see, milleks FPGA-d väikeses seadmes tavaliselt vaja on: taktitasemel signaalitöötlus, ebatavalised liidesed, loendurid ja dekoodrid, millega mikrokontroller kas ei jõua või mille peale kulub kogu tema aeg.

Plaat saab toite USB-st.

Tarkvara

Mõlemad plaadid töötavad Go Configure Software Hubiga, Renesase tasuta keskkonnaga. GreenPAK-i seadistatakse hiirega graafilises redaktoris, ForgeFPGA-d Verilogis.

Milleks neid võtta

• Saada plaadilt ära loogika ja taimerite puistang, asendades selle ühe kiibiga
• Teha pingemonitor, viide või riiv ilma mikrokontrollerita
• Proovida FPGA-d, ostmata mitmesaja eurost arendusplaati
• Võtta mikrokontrollerilt ära see, mis nõuab ranget ajastust
• Lihtsalt vaadata, kuidas see käib: mõlemad keskkonnad on tasuta ja DIP-kiibid lähevad otse maketeerimislauale

Koosseis muutub

Loend kehtib 19. oktoobri 2026 seisuga. Plaate lisandub ja mõni läheb projekti. Kui midagi kohal ei ole, küsi meilt.

Ja kui sinu projekt vajab plaati, mida meil ei ole, kirjuta: oleme tavaliselt valmis juurde ostma.

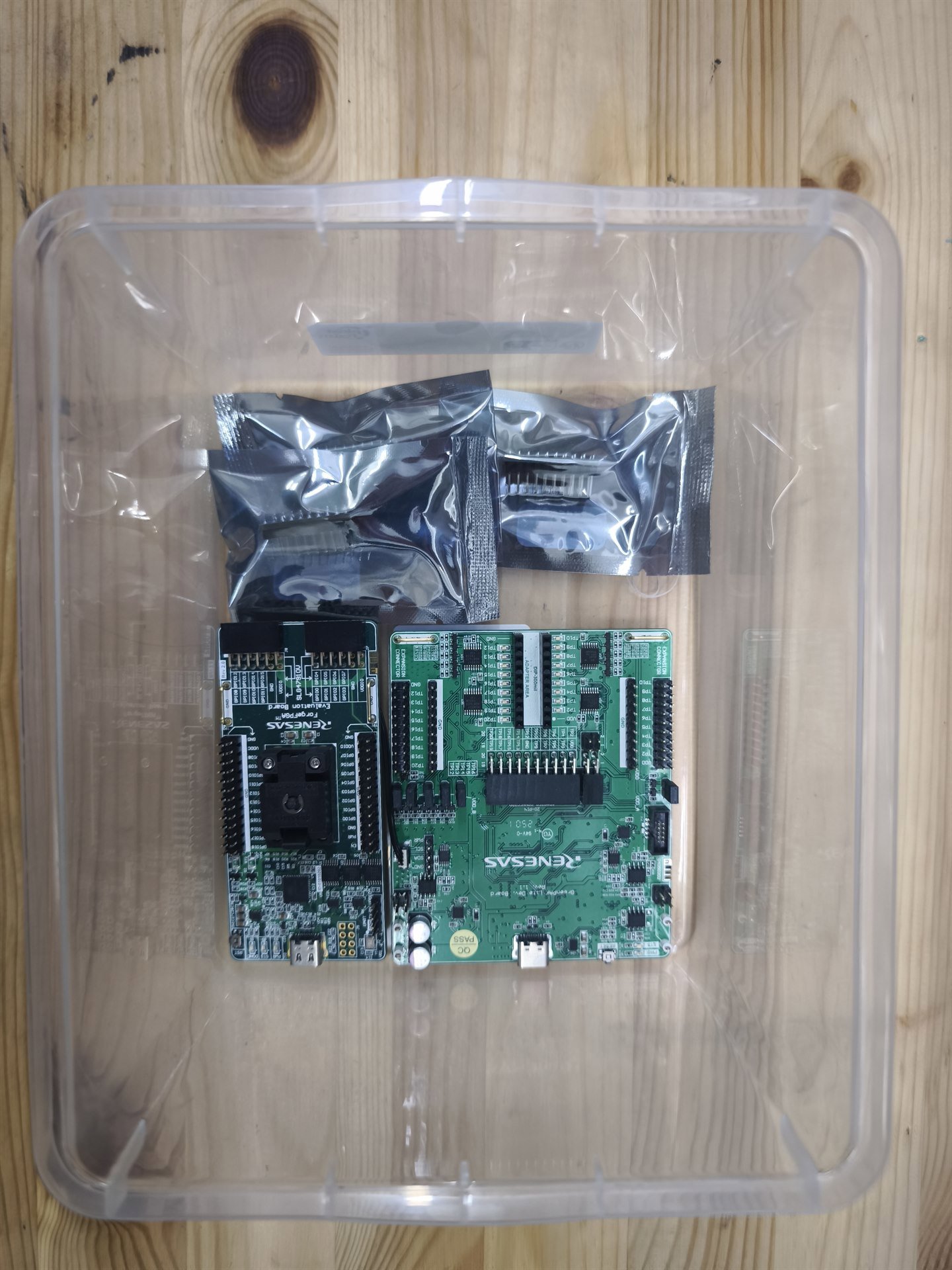

Ligipääs

Konteiner asub hackspace'i ruumis, seega on vaja hackspace'i ligipääsuga paketti. Instruktaaži ei ole vaja.
