Soojuskaamera InfiRay T2S+

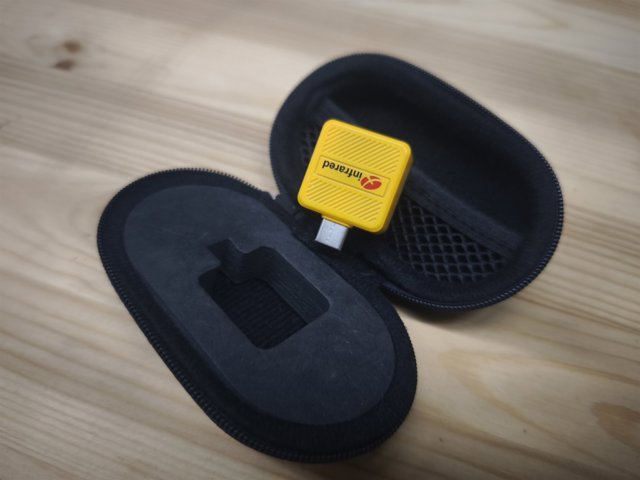

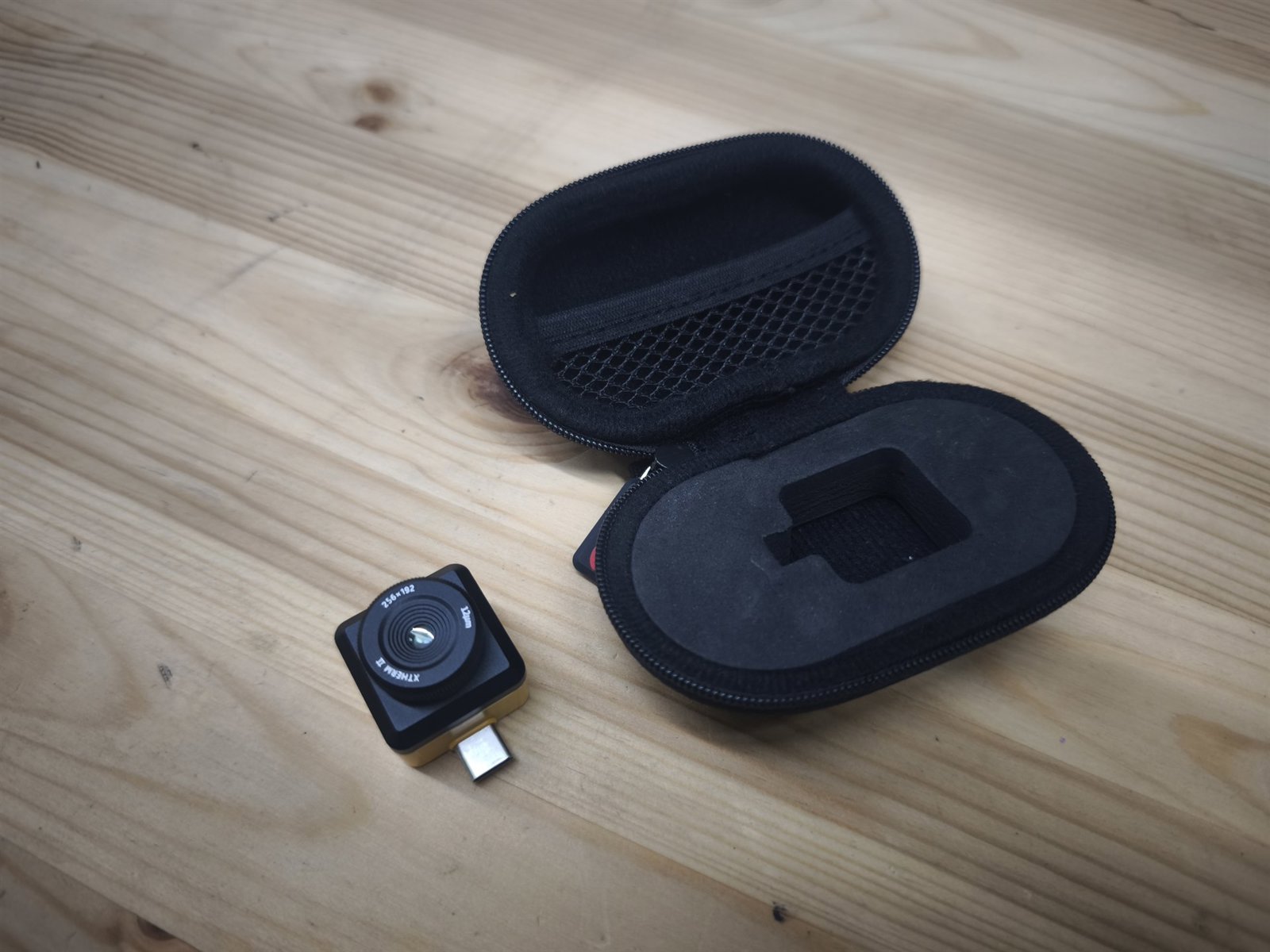

Kustukummisuurune moodul, mis käib telefoni USB-C pessa ja teeb telefonist soojuskaamera. 256 × 192 maatriks on 49 tuhat punkti, kus temperatuuri mõõdetakse, ja elektroonika jaoks on seda lahutust rohkem kui vaja.

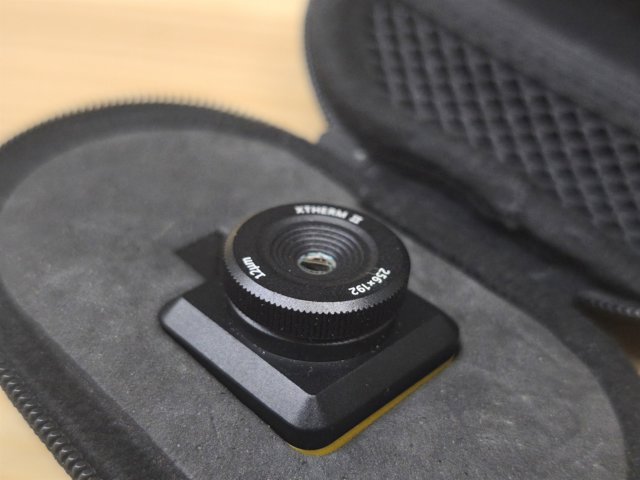

T2S+ juures on aga kõige olulisem käsitsi teravustamine laias vahemikus. Enamik otsikkaameraid, sealhulgas tunduvalt kallimad, on fikseeritud teravusega, ja tihedal plaadil tähendab see detaili asemel hägust laiku. Siin objektiiv keerleb, nii et saab teravustada kuni üksikute korpuste eristamiseni ja aru saada, milline neist kuumeneb.

Soojuskaamera vastab küsimustele, millele miski muu ei vasta. Milline neljakümnest detailist plaadil kuumeneb. Kus täpselt on kaablis halb kontakt. Kas kiip üldse töötab või seisab lihtsalt külmana. Mis toimub korpuse sees, mida töötamise ajal lahti teha ei saa.

Milleks see sobib

• Leida plaadil üle kuumenev detail: ta paistab kohe välja, ammu enne kui midagi lõhnama hakkab
• Püüda lühis — lühise koht soojeneb esimesena
• Kontrollida, kas 3D-printeri soojenduslaud soojeneb ühtlaselt
• Vaadata, mis toiteplokis koormuse all tegelikult kuumeneb
• Leida külmjoodis selle järgi, et tema taga ei soojene miski
• Olmes: soojalekked akna ümbert, põrandaküte, ummistunud radiaator

Kuidas kasutada

1. Võta moodul vutlarist. Telefon on sinu oma ja vajab USB-C pesa.
2. Paigalda Google Playst Xtherm — see on tasuta.
3. Pane moodul telefoni. Rakendus käivitub ise või küsib luba seadmele ligi pääseda.
4. Suuna ja keera objektiivi rõngast: teravustamine on siin käsitsi ja teravustamata soojuskaamera näitab detaili asemel hägust laiku.
5. Tee kaadreid rakenduses endas; need salvestuvad telefoni.
6. Pane moodul vutlarisse ja vutlar konteinerisse tagasi.

Varsti lisandub samasse konteinerisse telefon, millel on rakendus juba paigaldatud ja seadistatud — siis ei ole oma vaja välja võtta.

Mida näitude kohta teada

Soojuskaamera mõõdab kiirgust, mitte otse temperatuuri, ja teisendab ühe teiseks kiirgusteguri kaudu. Plaadi, plasti ja värvi puhul on tulemus tõele lähedal. Läikiva metalli puhul mitte: poleeritud radiaator näitab selle temperatuuri, mis temas peegeldub, mitte enda oma. Läikiva asja mõõtmiseks kleebi peale tükk matti teipi ja vaata seda.

Klaas on soojuskiirgusele läbipaistmatu: läbi akna või klaaskaane näed klaasi enda temperatuuri.

Rentimine

Mooduli saab koju kaasa: tavaliselt selleks, et vaadata, mis oma tehnikas kuumeneb, või leida korteris külmad kohad. Telefon on sinu oma ja vajab USB-C-d. Päevahind ja tähtaeg on selle lehe rendiplokis.

Ligipääs

Moodul on hackspace'i ruumis riiulil konteineris, seega on vaja hackspace'i ligipääsuga paketti. Instruktaaži ei ole vaja.
