Stereomikroskoop OPTIKA ST-50Led

Optiline stereomikroskoop: vaatad kahe silmaga ja näed ruumi, mitte pilti. Jootmisel on see tähtsam kui suurendus — kui näed, kui kõrgel jootekolvi ots jala kohal on, läheb käsi sinna, kuhu sa tahtsid, juba esimesel korral.

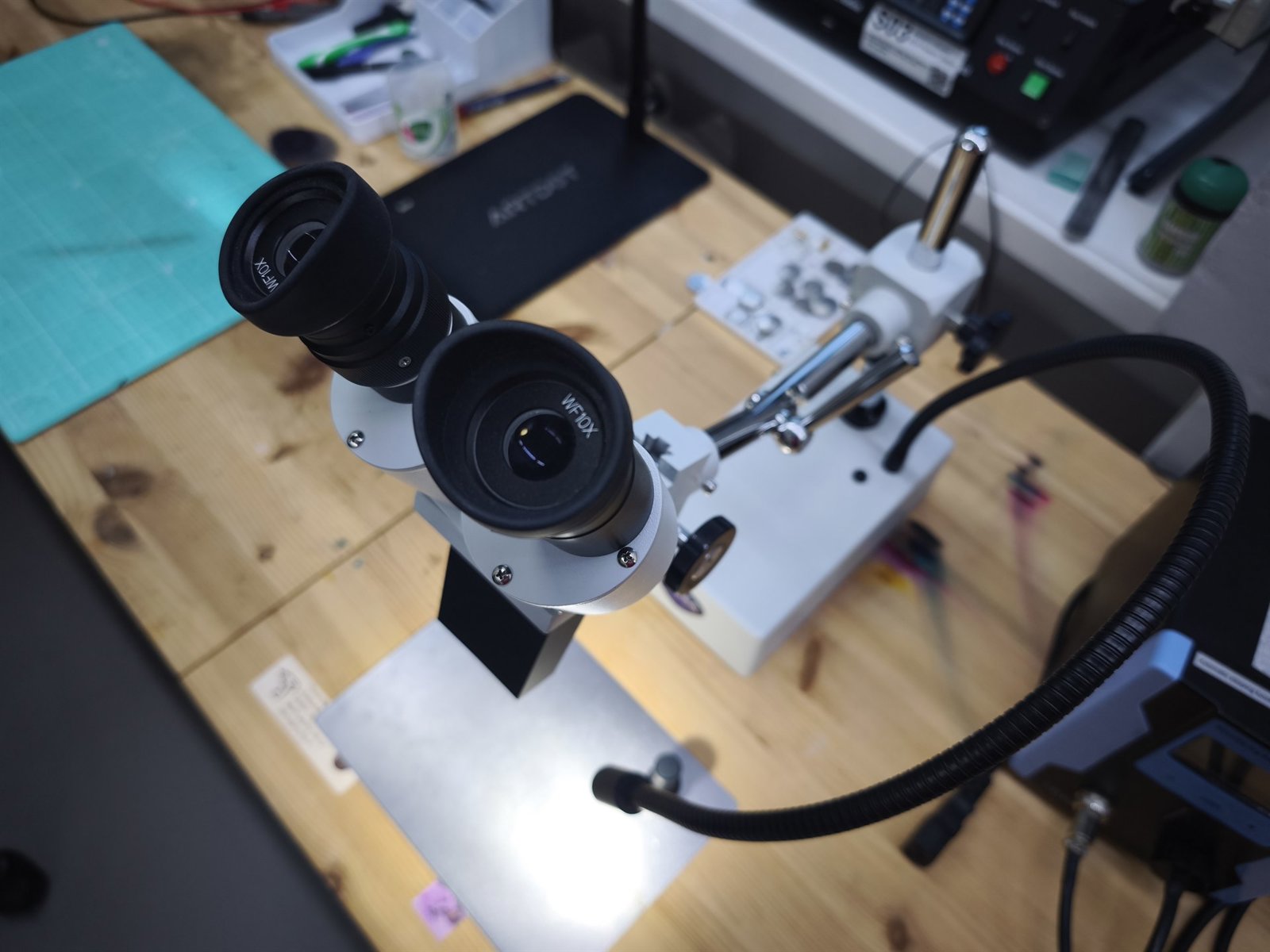

Elektroonikaks teeb ta sobivaks kolm asja. Töökaugus on 119 mm, nii et objektiivi ja plaadi vahele mahuvad jootekolb, pintsetid ja neid hoidev käsi. Objektilauda ei ole: mikroskoop ripub väljaulatuval õlal, nii et tema all on lihtsalt laud ja laual võib olla mis tahes — plaat, PCBite alusplaat või terve seadme korpus. Ja oma lamp painduval varrel, mis kasvab otse aluselt: selle toob küljelt nurga alla ja just nii kaovad jootemaski pealt peegeldused. Mikroskoobi peas valgustit ei ole ja siin ei olegi seda vaja.

Suurendus on fikseeritud, 20×, suumi ei ole. Ainus reguleerimine on kaugus objektini: pea tõstetakse või lastakse õlal all oleva asja kõrguse järgi ja teravustatakse uuesti. Peene sammuga jalgade, 0402 detailide ja räbustijälgede jaoks sellest piisab; kui on vaja rohkem, seisab kõrval Andonstari digimikroskoop.

Mille poolest ta digimikroskoobist erineb

Andonstar annab ekraanile lameda pildi, mida näevad korraga kõik ja mida saab salvestada. OPTIKA annab ruumilise pildi ja reageerib kohe — ei ole ekraani viivet ega kaamera fookuse otsimist. Käsitsi joota on mugavam optilise all, näidata ja filmida digitaalse all.

Milleks see sobib

• Väikeste komponentide jootmine ja ümberjootmine, radade parandamine
• Jooteliidete ülevaatus: külmjoodised, sillad, joodisekuulid
• Väikeste detailide markeeringu lugemine
• Komponentide paigaldamine ja eemaldamine pintsettidega oma silma all
• Peenmehaanika: vedrud, pistikud, mehhanismid

Kuidas see enda silmade järgi seada

Stereomikroskoop seatakse iga inimese järgi. Ilma selleta tundub, et pilt kahestub, et stereo ei tööta või et näeb ainult ühe silmaga — ja inimene läheb ära, otsustades, et mikroskoop on katki. Pool minutit, üks kord:

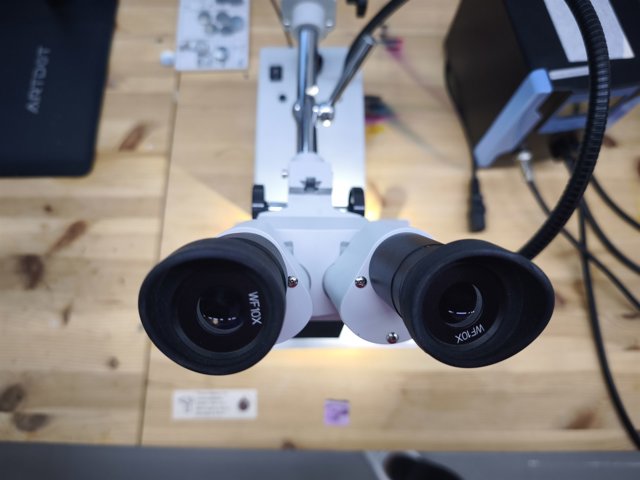

1. Vii okulaaritorud kokku või lahku nii, et kaks pilti sulaksid üheks. See on silmadevahe.
2. Pane vasak silm kinni ja teravusta fookusnuppudega parema okulaari järgi.
3. Nüüd pane parem silm kinni ja keera fookust puutumata vasaku okulaari dioptrirõngast, kuni ka seal on terav.

Pärast seda on mõlemal silmal korraga terav. Kui mikroskoopi kasutas keegi teine, tuleb seadistus uuesti teha — see on normaalne.

Kuidas kasutada

1. Pane plaat objektiivi alla lauale. PCBite alusplaat magnethoidikutega käib siia samuti, kui plaati on vaja kinni hoida.
2. Too painduval varrel lamp küljelt. Otse ülalt tulev valgus peegeldub jootemaskilt ja räbustilt, nurga alt tulev mitte.
3. Teravusta õla külgedel olevate nuppudega.
4. Joota okulaaridesse vaadates. Kaugus plaadini jätab ruumi, et töötada korraga kolvi ja pintsettidega.
5. Lõpus kori mikroskoobi alt laud ära ja pane okulaaridele kummid tagasi, kui need ära võtsid.

Hooldus

• Ära puuduta läätsi. Tolm puhu maha pumbaga, sõrmejäljed võta optikalapiga, mitte varrukaga.
• Räbustiaurud settivad alumisele läätsele. Kui pilt läheb uduseks, ütle meile, ära hõõru seda ise millegagi.
• Mikroskoop ei rända kuhugi — ta on seatud ja fokusseeritud selle laua kõrguse järgi.

Ligipääs

Mikroskoop on hackspace'i ruumis elektroonikalaual, seega on vaja hackspace'i ligipääsuga paketti. Instruktaaži ei ole vaja.
