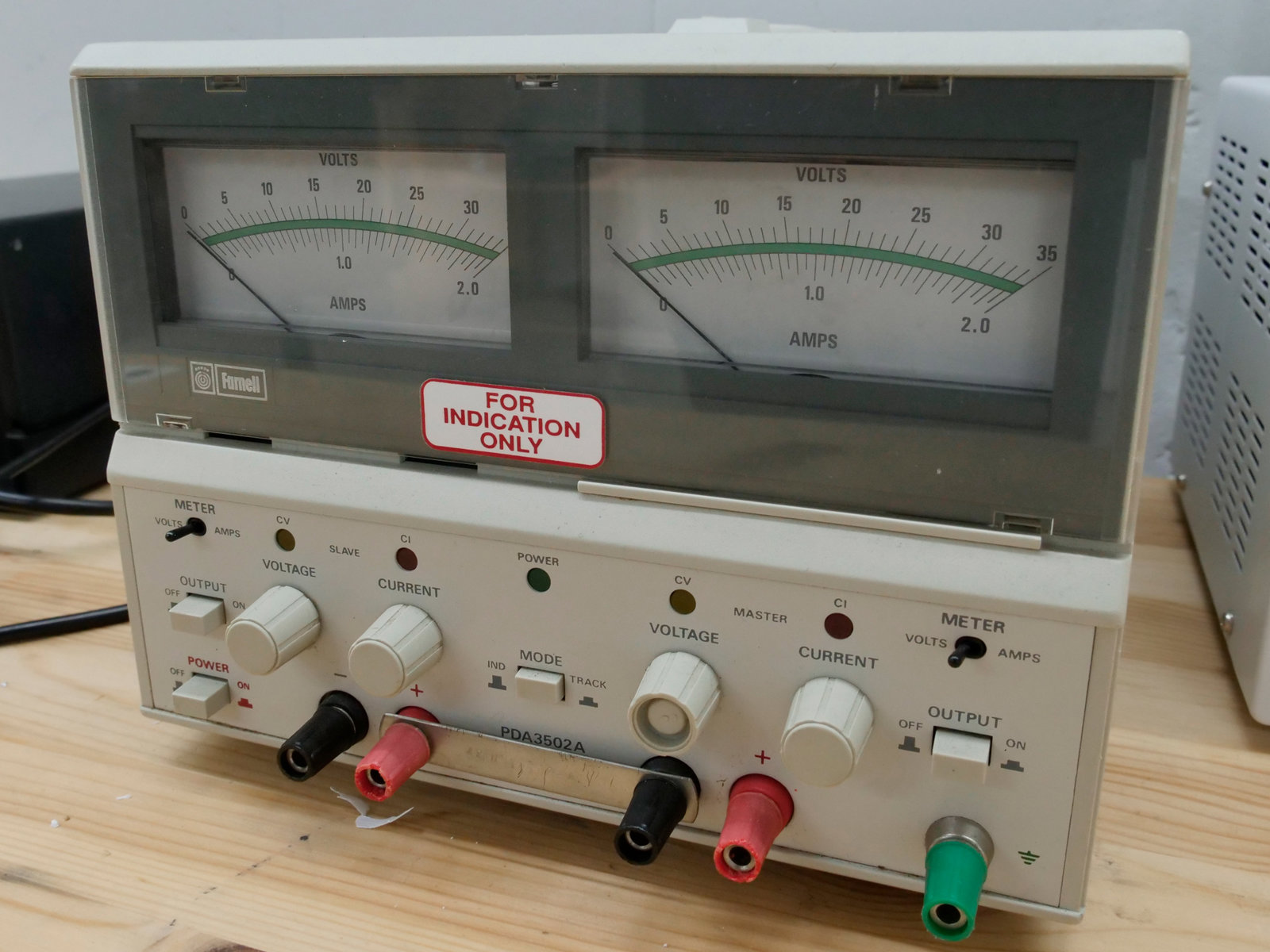

Kahekanaliline toiteplokk Farnell PDA3502A

Vana kooli lineaarne plokk kahe väljundi ja osutitega, ja laual on ta põhjusega. Operatsioonivõimendite skeemid ja heliastmed vajavad plussi ja miinust korraga: jälgimisrežiimis kordab teine kanal esimest ja ühe nupuga saad sümmeetrilise ±12 või ±15 V. Lineaarse allikana ei tekita ta peaaegu üldse impulsshäireid, mis on märgata, kui vaatad nõrku signaale ostsilloskoobiga.

Osutinäidikud on orienteerumiseks. Kui täpne väärtus on tähtis, mõõda väljund multimeetriga.

Kuidas kasutada

1. Lülita sisse väljalülitatud väljunditega. Lülitiga vali INDEP või TRACK.
2. Voolunupud miinimumi, siis sea pinge igal kanalil või jälgimisrežiimis juhtkanalil. Voolupiiri tõsta ainult skeemile vajalikuni.
3. ±V jaoks vaata ühendusskeemi juhendist: jälgimisrežiimis on kanalid ühendatud jadamisi ja keskpunkt saab ühiseks juhtmeks.
4. Ühenda juhtmed, kontrolli polaarsust mõlemal kanalil, lülita väljund sisse.
5. Lõpus lülita väljundid välja, võta juhtmed ära, lülita plokk välja.

Oluline

• Punane pluss, must miinus, roheline klemm maandus. Kaks kanalit, kaks korda rohkem võimalusi segi ajada.
• Ära ühenda väljundit pinge all oleva skeemiga ega paralleelselt teise allikaga.
• Töös plokk soojeneb, ära kata ventilatsiooniavasid.

Ligipääs

Plokk asub hackspace'i ruumi elektroonikalaual, vaja on hackspace'i ligipääsuga paketti. Instruktaaži ei ole vaja. Plokk jääb ruumi.
