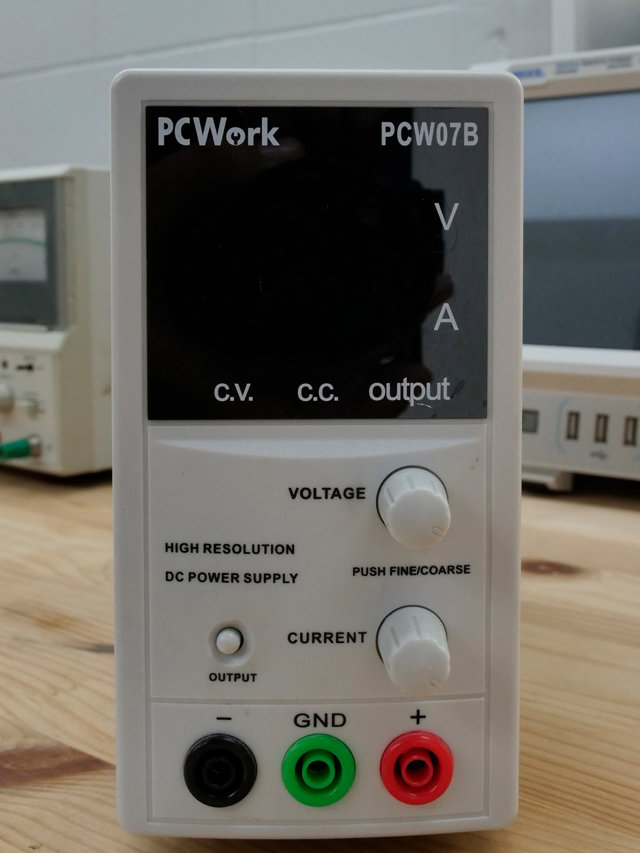

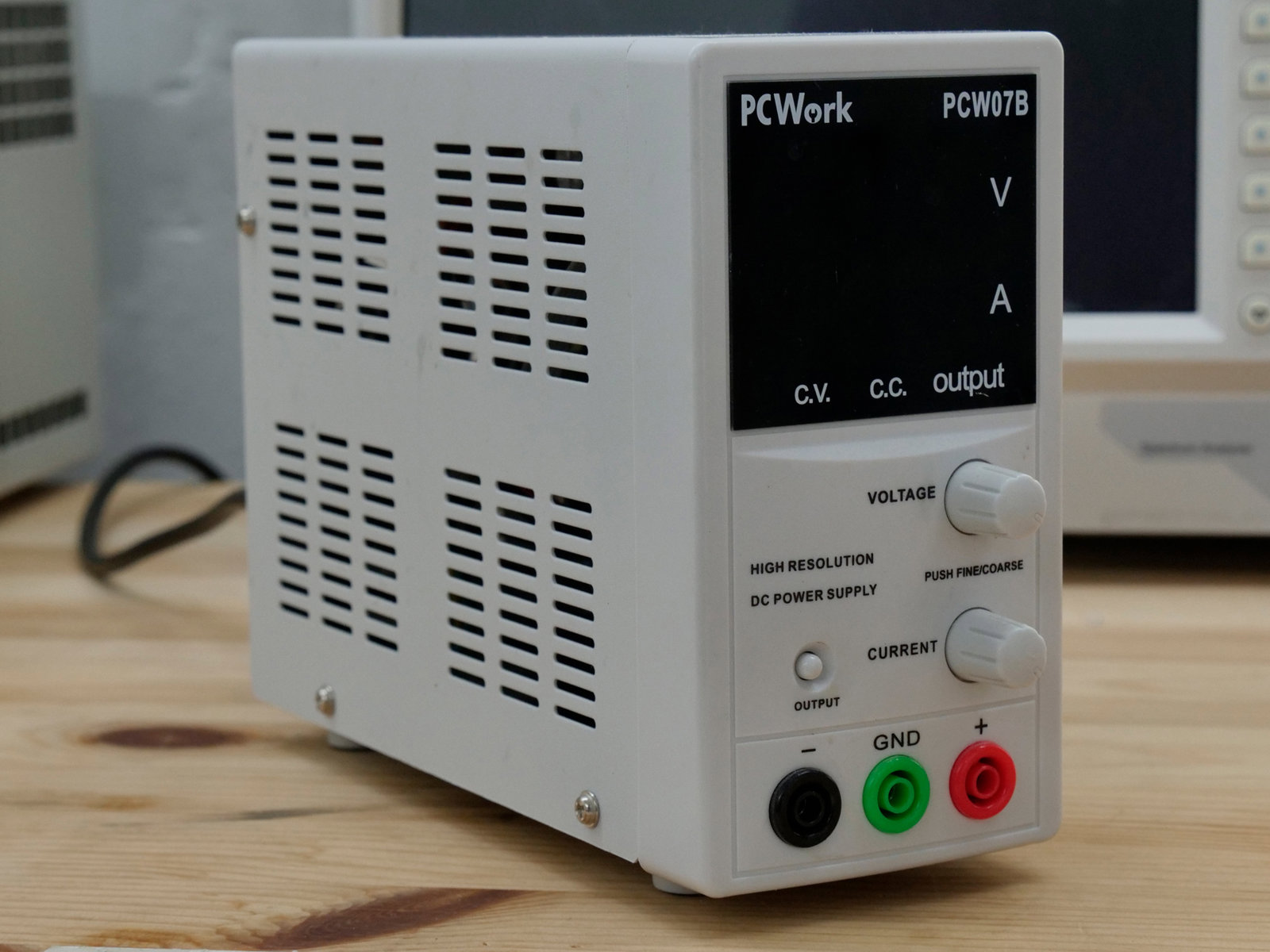

Toiteplokk PCWork PCW07B, 0–50 V

Laua teine plokk ja ainus, mis annab üle 30 V: kuni 50 V, kuni 3 A. Kulub ära 36 või 48 V skeemidele, samm-mootori draiveritele, LED-koostudele ja kõigele, mida OWON-ist toita ei saa. Kompaktne ja kerge, seepärast anname just seda rendile.

Kuidas kasutada

1. Lülita sisse, ilma midagi ühendamata. Pingenupuga sea vajalik väärtus.
2. Sea voolupiir: voolunupuga madalast alates, tõstes juba ühendatud skeemiga, või lühistades väljundi korraks juhtmega ja seades piiri näidiku järgi.
3. Ühenda juhtmed, kontrolli polaarsust: punane pluss, must miinus, roheline klemm maandus. Vajuta Output.
4. Indikaator C.C. tähendab, et skeem tarbib üle piiri ja plokk hoiab voolu.
5. Lõpus vajuta Output, võta juhtmed ära, lülita plokk välja.

Oluline

• 50 V väljundis on juba sõrmedega tuntav ja ohtlik 5 või 12 V skeemidele. Kontrolli pinget näidikul enne Outputi vajutamist.
• Ära ühenda väljundit pinge all oleva skeemiga ega paralleelselt teise allikaga.
• Liitiumelemente sellest ei laeta.

Ligipääs ja rent

Plokk asub hackspace'i ruumi elektroonikalaual, vaja on hackspace'i ligipääsuga paketti. Instruktaaži ei ole vaja.

Plokki saab rentida ja kaasa võtta, päevahind on ülal. Riiuli juhtmed jäävad ruumi.
