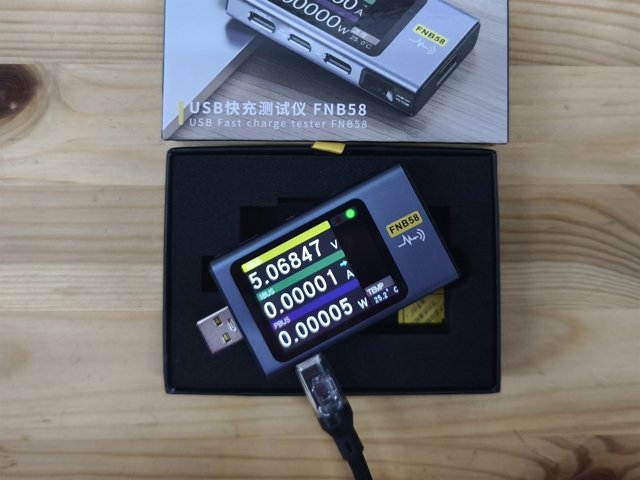

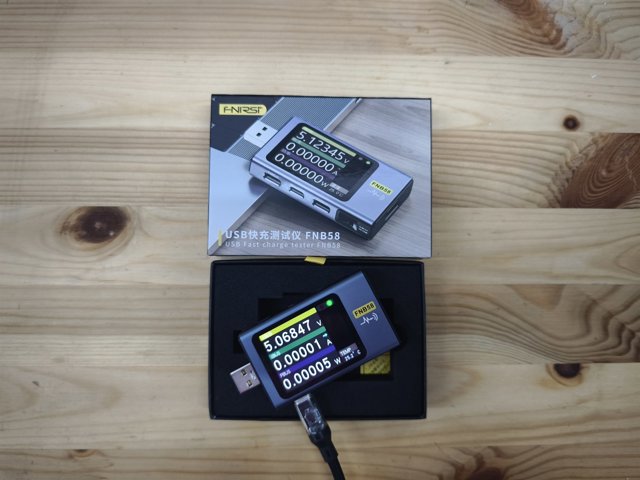

USB-tester FNIRSI FNB58

Tester käib laadija ja seadme vahele ning näitab, mis kaablis tegelikult toimub: pinge, vool, võimsus ja mitu ampertundi ning vatt-tundi on läbi läinud. See vastab igapäevastele küsimustele — miks telefon aeglaselt laeb, kas laadija räägib oma vattidest tõtt ja kas kaabel on veel elus.

Kaks asja eristavad teda lihtsast USB-testrist. Ta tuvastab kiirlaadimise protokolli, see tähendab ütleb, milles laadija ja seade tegelikult kokku leppisid. Ja ta mõõdab kaabli takistust — just seda, mille pärast „sama laadija" teise juhtmega laeb kaks korda aeglasemalt.

Milleks see sobib

• Kontrollida, millise võimsuse laadija tegelikult annab, mitte mida korpusele on kirjutatud
• Leida halb kaabel: takistus ja pingelang voolu all on kohe näha
• Vaadata, milline protokoll käivitus ja millisel pingel laadija ja seade kokku leppisid
• Mõõta, kui palju energiat konkreetse seadme laadimisse läks
• Kontrollida odava toiteploki väljundi pulsatsiooni
• Uurida, mida sinu PD-laadija oskab, enne kui sellest toita FNIRSI DPS-150

PD-päästiku režiim

Tester oskab ise laadijalt konkreetset pinget küsida — 9, 12, 15 või 20 V. See on mugav, et veenduda, kas laadija tõesti annab lubatud režiimid, ja et saada tavalisest PD-laadijast vajalik pinge.

Ohtlik osa on ilmne: selles režiimis on liinil kuni 20 V. Midagi kõrvalist ei tohi sel hetkel ahelas olla — telefon, mis ootas oma viit volti, seda üle ei ela. Tootja soovitab päästiku välja lülitatuna hoida ja sisse lülitada ainult teadlikult.

Kuidas kasutada

1. Pane tester allika ja koormuse vahele. Sisend- ja väljundpistikud on korpusele märgitud, vaata nooli.

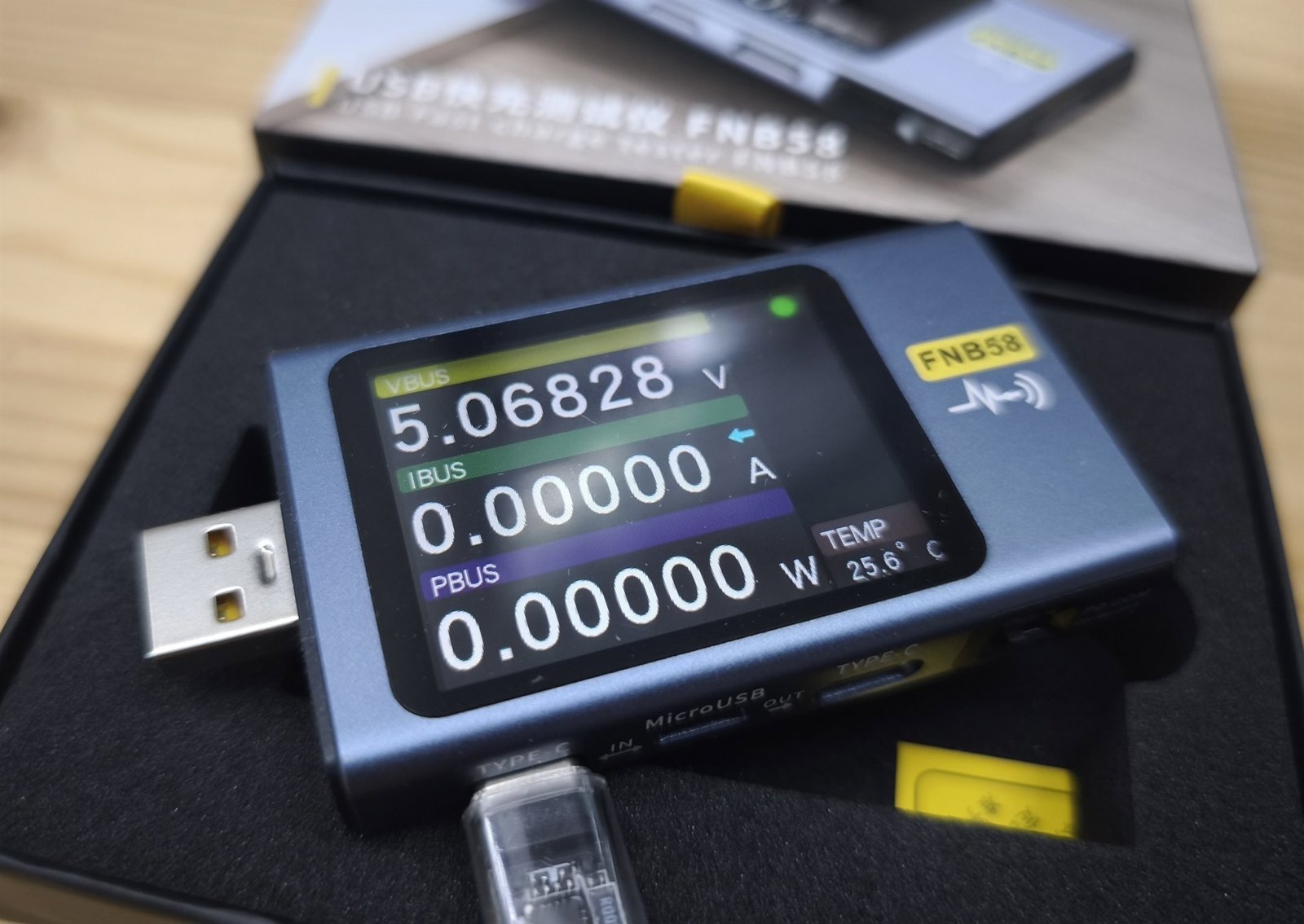

2. Loe pinget, voolu ja võimsust põhiekraanilt; energia ja aja loendurid on kõrvalekraanidel.
3. Kaabli kontrollimiseks kasuta takistuse mõõtmise režiimi: see vajab kahte mõõtmist eri voolude juures ja seade juhatab järjekorra ise ette.
4. Protokolli tuvastus on omaette menüüpunkt ja seade peab olema ühendatud.
5. Lülita PD-päästik sisse ainult siis, kui tead kindlalt, mis on teisel pool.

Rentimine

Selle seadme saab koju kaasa: oma laadijaid, akupanke ja kaableid on mugavam kontrollida seal, kus nad asuvad. Päevahind ja tähtaeg on selle lehe rendiplokis.

Ligipääs

Tester on hackspace'i ruumis riiulil konteineris, seega on vaja hackspace'i ligipääsuga paketti. Instruktaaži ei ole vaja.
