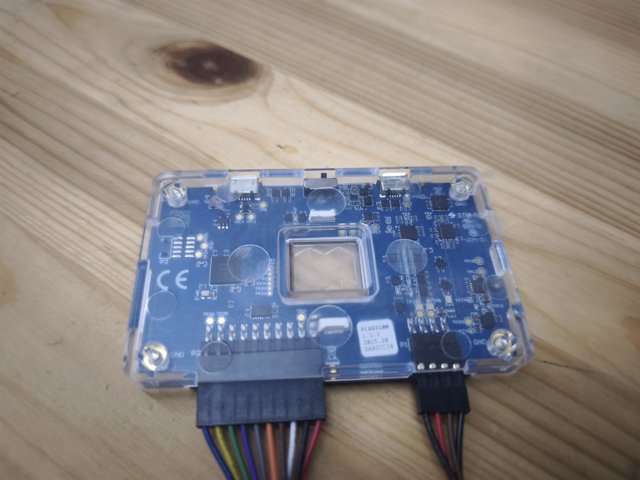

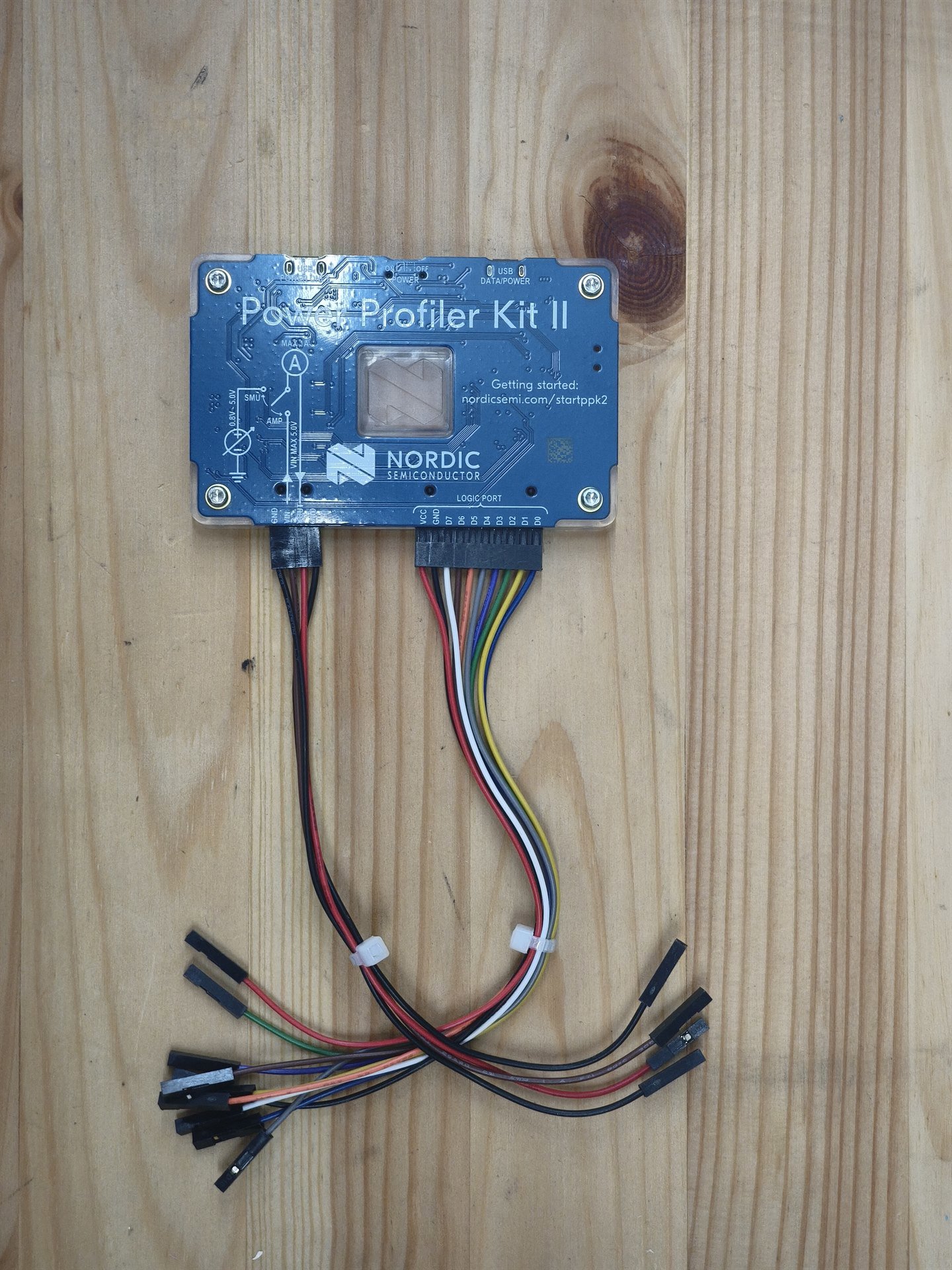

Voolutarbe mõõtja Nordic Power Profiler Kit II

Seade ühe küsimuse jaoks: kui palju sinu seade tegelikult tarbib ja millal?

Patareitoitel seadme puhul ongi see see küsimus. Andur, mis ärkab kord minutis, elab patarei pealt aastaid — kui ta une ajal tarbib mikroampreid. Kui ta une ajal tarbib pool milliamprit, sest kuskil jäi sisse mõni pull-up-takisti või LED, siis jätkub patareist kuuks. Vahet näeb ainult seadmega, mis oskab ühes salvestuses mõõta nii mikroampreid kui ka sadu milliampreid.

PPK2 oskab: 200 nA kuni 1 A, sada tuhat näidet sekundis. Kahe millisekundi pikkuse saatepurske näitab ta purskena, mitte keskmisena.

Kaks režiimi

• Ampermeeter. Seade töötab oma toite pealt, PPK2 käib toitega jadamisi ja ainult mõõdab.
• Mõõtev toiteallikas. PPK2 annab ise 0,8–5 V ja mõõdab samal ajal, kui palju võetakse. Mugavam siis, kui tahad näha käitumist eri toitepingetel: kui palju plaat sööb 3,6 V juures ja kui palju 2,2 V juures, kui patarei on peaaegu tühi.

Lisaks kaheksa digitaalsisendit. Need kinnitatakse oma plaadi jalgade külge ja siis on ühel graafikul näha, mis vooluhüppe hetkel toimus: siin tõstis püsivara jala üles, siin lülitus sisse raadio, siin on 40 mA tipp.

Milleks see sobib

• Mõõta unevoolu ja aru saada, kas seade peab lubatud eluea vastu
• Püüda kinni see, mis ei lase seadmel magama jääda
• Arvutada ühe töötsükli tegelik kulu ja teisendada see konkreetse patarei pealt kuudeks
• Võrrelda kahte püsivara versiooni tarbimise, mitte tunde järgi
• Näha sisselülitamise käivitusvoolu

Kuidas kasutada

1. Paigalda arvutisse nRF Connect for Desktop ja selle sees Power Profiler rakendus.
2. Ühenda PPK2 USB kaudu.
3. Vali režiim: ampermeeter, kui plaadil on oma toide, või allikas, kui toidab PPK2 ise.
4. Ühenda plaadiga komplektis olevate juhtmetega: ampermeetri režiimis käib seade toitega jadamisi, mitte rööbiti.
5. Kui tahad sündmuste märke, kinnita loogikasisendid huvipakkuvate jalgade külge.
6. Käivita salvestus, tee seadmel oma stsenaarium läbi, peata ja loe graafikut.

Millele tähelepanu pöörata

• Ampermeetri režiimis on seade toiteahelaga jadamisi. Juhtmete äravahetamine tähendab vale asja mõõtmist.
• Piir on 1 A. Mootori, võimsa raadio või akulaadijaga seade siia ei sobi.
• Kõige huvitavamad arvud ei ole keskmine vool, vaid unevool ja tippude pikkus. Keskmise annab ka multimeeter ja see valetab tavaliselt meeldivas suunas.

Rentimine

Seadme saab koju kaasa: vähese tarbimisega püsivara kirjutatakse seal, kus mugav on. Juhtmed ja jõhvik käivad kaasa. Päevahind ja tähtaeg on selle lehe rendiplokis.

Ligipääs

Seade on hackspace'i ruumis riiulil konteineris, seega on vaja hackspace'i ligipääsuga paketti. Instruktaaži ei ole vaja.
