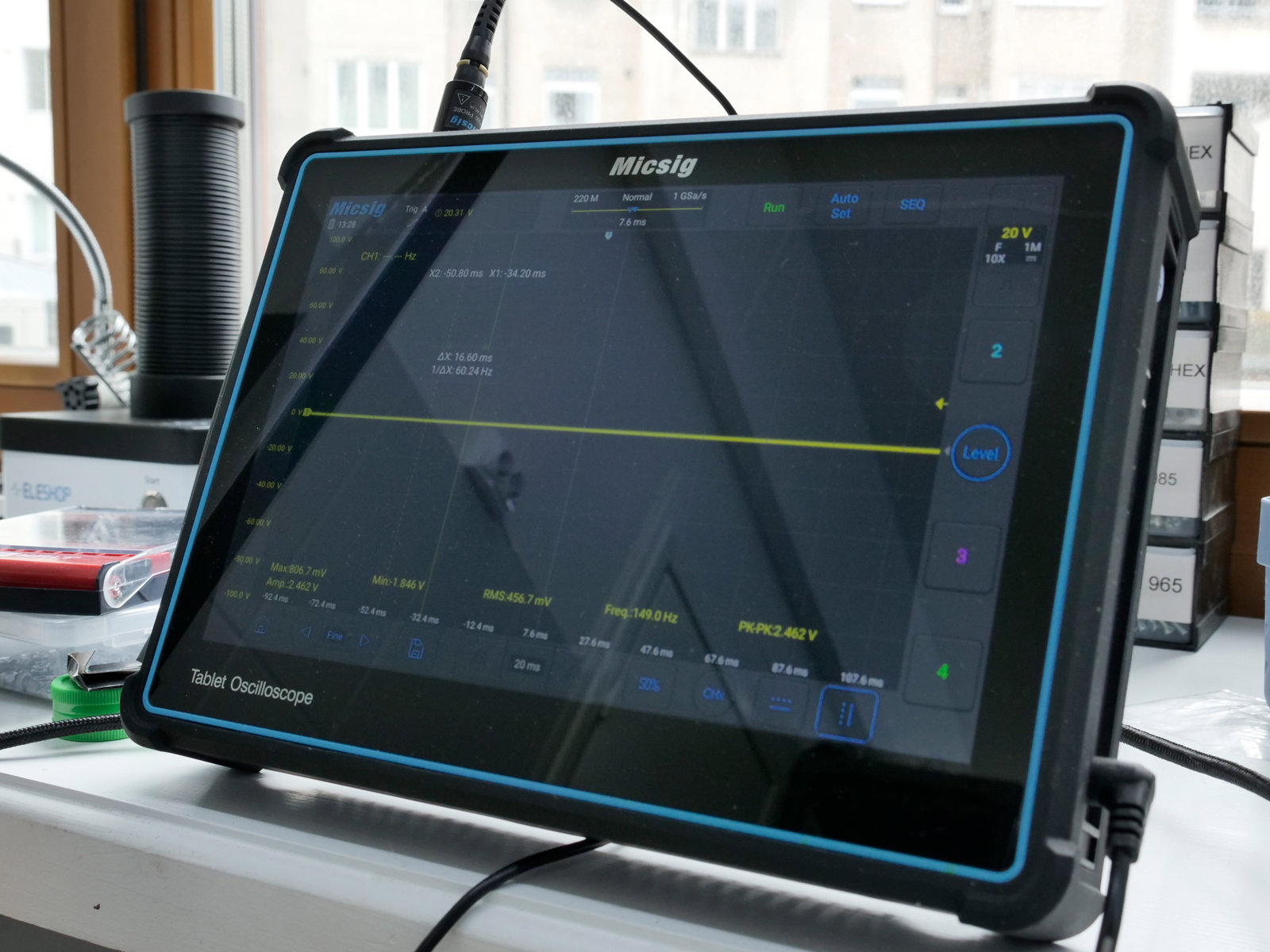

Ostsilloskoop Micsig TO3004

Tahvelostsilloskoop: 10,1-tolline puuteekraan, aku mitmeks tunniks, paksus umbes viis sentimeetrit. Selle saab viia plaadi või masina juurde, mitte vedada skeemi seadme juurde. Neli kanalit ja 300 MHz katavad tavalised sardsüsteemide ülesanded: takt, reset, PWM, impulss-toiteallikas ja jadasiin ühel ekraanil. I2C, SPI, UART, CAN ja LIN dekooderid on kaasas ilma lisalitsentsideta.

Komplektis

Neli passiivset sondi ×1/×10. Diferentsiaalsondi ja voolutange ei ole.

Kuidas kasutada

1. Lülita sisse, kontrolli laetust. Sondi ja ekraani jagur peavad kokku langema, muidu erinevad näidud kümme korda.
2. Maandusklamber ühenda võimalikult mõõtepunkti lähedale.
3. Auto-set sobib alguspunktiks, edasi sea ajapõhi ja skaala käsitsi.
4. Harva esinevate vigade jaoks pane trigger impulsi kestuse või siini peale, mitte ära püüa neid silmaga.
5. Ekraanipildid salvestuvad USB-le või sisemällu. Lõpus pane sondid tagasi ja seade laadima.

Oluline

• Sondi maandus on ühendatud seadme maandusega. Ära kinnita seda pinge all olevale juhtmele: 230 V võrgu mõõtmisi ilma diferentsiaalsondi või eraldustrafota siin ei tee.
• Sondi piirpinge sõltub jaguri asendist, ×1 ja ×10 on erinevad.

Ligipääs

Seade asub hackspace'i ruumis, vaja on hackspace'i ligipääsuga paketti. Instruktaaži ei ole vaja. Ostsilloskoop jääb ruumi, rendile seda ei anta.
