Plaadihoidik ja mõõteotsikud Sensepeek PCBite

PCBite lahendab selle, mis muudab plaadi silumise tsirkuseks: käsi on kaks, aga hoida tuleb plaati, kahte otsikut ja samal ajal ostsilloskoobi nuppe keerata. Plaat kinnitub magnethoidikute vahele terasplaadi kohal ja otsikud seisavad painduvatel varrastel magnetalustel — panid nõela jala peale ja see jääbki sinna.

Edasi saab rahulikult ekraani vaadata, ajatelge muuta, kõrval joota või pildistada: otsik ei libise ära ja plaat ei jookse minema.

Millest komplekt koosneb

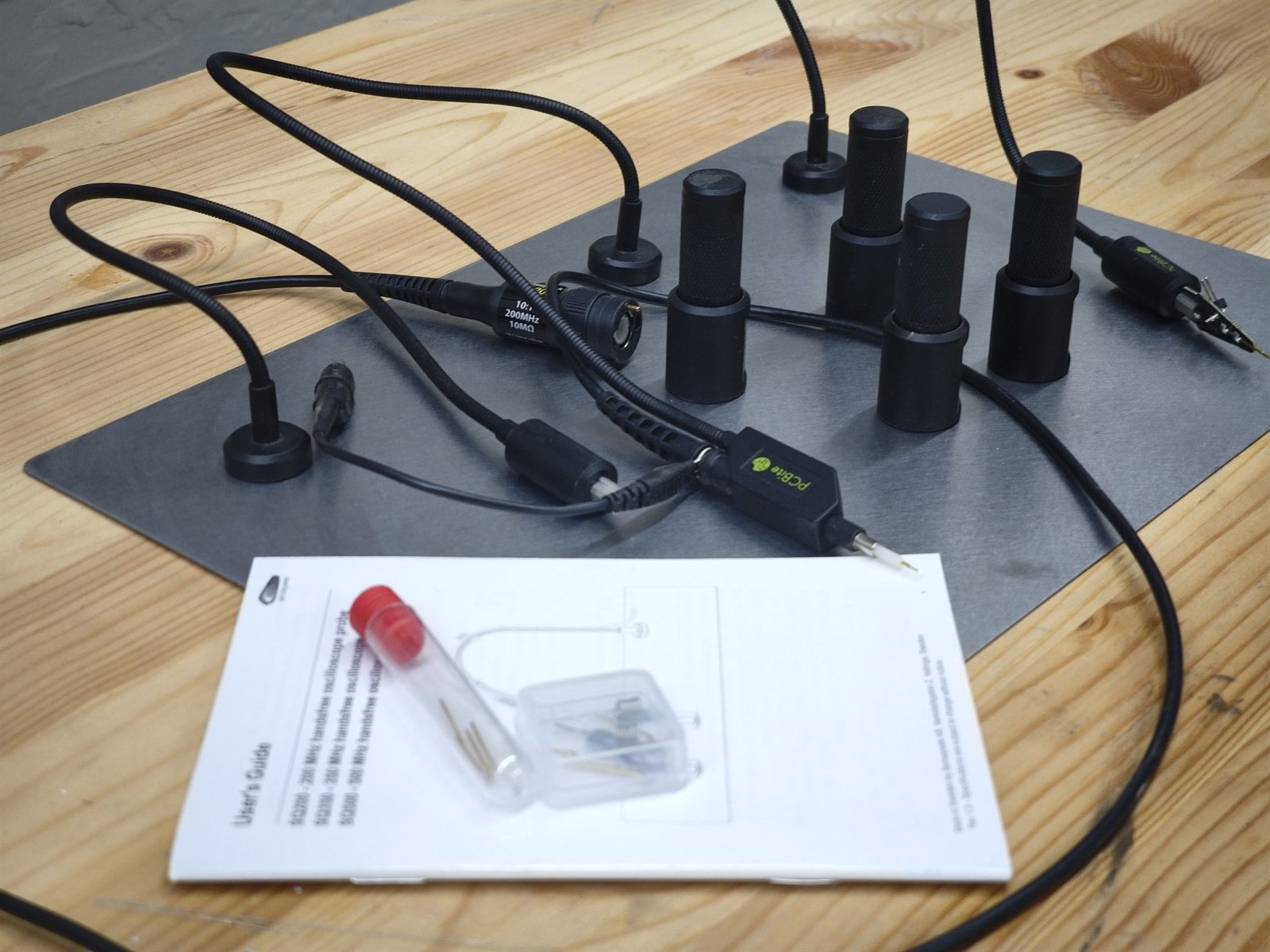

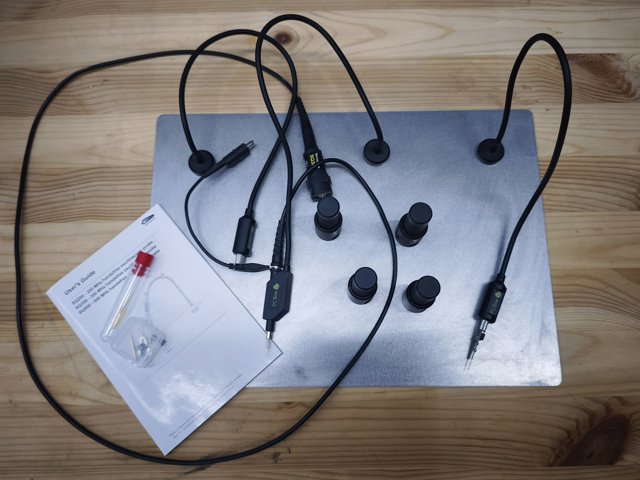

See ei ole karbis ostetud komplekt, vaid Sensepeeki osad, mis pannakse kokku vastavalt tööle:

• Kaks alusplaati, mõlemad terasest ja magnetilised: suur A4 ja väike A5. Üks külg on matt, teine peegelpoleeritud — poleeritud küljel on hea filmida ja kukkunud SMD-detaili otsida.
• Magnetilised plaadihoidikud, neli plaadi kohta. Plaat toetub neile servadega ja ripub alusplaadi kohal, nii et joota ja mõõta saab mõlemalt poolt. Hoidikud käivad ükskõik kuhu, sest nad püsivad magnetiga.

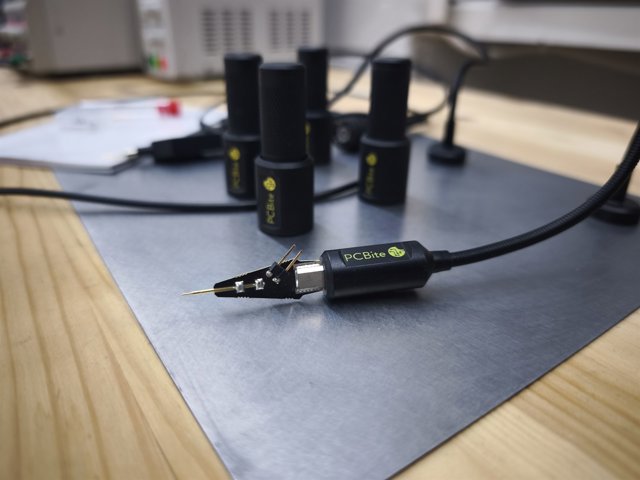

• SQ200 ostsilloskoobi otsik — tavaline 10:1 otsik, konksu asemel vedruga nõel, riba kuni 200 MHz. Neid on üks: kahe kanali vaatamiseks tuleb teist käes hoida tavalise ostsilloskoobiotsikuga.
• Neli nõelotsikut koos juhtmetega — multimeetri, toite ja kõige muu jaoks, millel on banaanpistikud.
• Katsuti varunõeltega.

Kombineerida saab vabalt: väike plaat kahe otsikuga mikroskoobi all, suur plaat nelja hoidikuga pika plaadi jaoks või mõlemad plaadid kõrvuti, kui plaate on kaks.

Milleks see sobib

• Vaadata signaale ostsilloskoobiga, ilma et peaks otsikut käes hoidma
• Panna multimeeter ja toide korraga nelja punkti ega hoida midagi käes
• Hoida plaati jootmise ja ümbertegemise ajal „kolmanda käe" asemel
• Otsida hüplevat kontakti: otsik ei liigu ja plaat ka mitte
• Töötada mikroskoobi all — väike plaat ongi täpselt selleks

10:1 otsik on tehtud 1 MΩ sisendi jaoks, see tähendab Micsig TO3004 ostsilloskoobi jaoks, mis seisab samal laual.

Kuidas seda mitte lõhkuda

• Nõelad on vedruga ja peenikesed. Kontakt tekib kerge surve peale; tugevamini surudes need painduvad ja murduvad. Varunõelad on katsutis, aga neid ei ole lõputult.
• 300 V RMS CAT II on piir ja see kehtib ainult koos sõrmekaitsmega. Võrguahelaid nende otsikutega ei mõõdeta.
• Alusplaat on terasest ja juhib voolu. Plaat käib hoidikute peale, mitte alusplaadile lamama.
• Painduvat vart painuta varrest, mitte otsiku kaablist.

Kuidas kasutada

1. Võta oma plaadile sobiv alusplaat, sea neli hoidikut paika ja kinnita plaat servadest.
2. Pane otsiku magnetalus alusplaadile soovitud koha lähedale, vii nõel varrega jala juurde ja suru kergelt.
3. Otsiku maa ühenda plaadi maaga lühikese juhtmega, mitte pika sabaga — kõrgel sagedusel näitab pikk maasilmus sulle häiret, mitte sinu signaali.
4. Sea ostsilloskoobil 10:1, kui see ise suhet ei tuvastanud.
5. Lõpus võta otsikud ära, pane varred kokku ja tõsta see, mille riiulilt võtsid, karpi tagasi. Painutatud nõel vaheta katsutist ja anna meile teada, et uued tellitaks.

Kus mis asub

Elektroonikalaual on tavaliselt väike plaat, neli hoidikut ja paar nõelotsikut — sellest piisab enamiku tööde jaoks. Kõik ülejäänu, sealhulgas suur plaat ja ostsilloskoobi otsik, on riiulil plastkarbis. Mis karbist välja tuleb, läheb karpi tagasi.

Ligipääs

Komplekt asub hackspace'i ruumis, seega on vaja hackspace'i ligipääsuga paketti. Instruktaaži ei ole vaja.
