Портативный блок питания FNIRSI DPS-150

Лабораторный блок питания размером с колоду карт. Даёт от нуля до 30 В и до 5 А, ограничивает ток, считает отданные ампер-часы и ватт-часы — всё то же, что большой настольный, только помещается в карман и питается от обычной зарядки для ноутбука.

В хакспейсе для серьёзной работы стоит OWON SPE3102: два канала, сеть, честные характеристики. DPS-150 нужен для другого — когда питание надо принести туда, где вы работаете, или унести домой.

Питание и главное ограничение

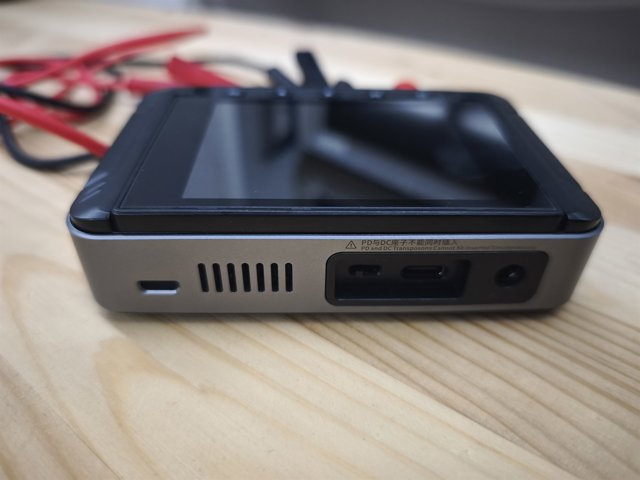

Прибор питается от USB-C с PD (любая зарядка от ноутбука в хакспейсе подойдёт) или от обычного блока с круглым разъёмом на 5 – 30 В. Одновременно втыкать оба нельзя, об этом написано прямо на корпусе.

Дальше важное: DPS-150 — понижающий преобразователь. Выходное напряжение всегда ниже входного. От PD-зарядки прибор берёт максимум 20 В, значит и на выходе получите чуть меньше двадцати. Хотите ближе к тридцати — нужен отдельный блок питания вольт на 24 – 30 в круглый разъём. Выше 30 В на входе подавать нельзя, прибор от этого умирает.

То же с мощностью: 150 Вт получатся только от достаточно мощного источника. Зарядка на 65 Вт даст примерно 65 Вт, и это нормально — просто знайте, почему.

Для чего подходит

• Питать макет или плату с ограничением тока, чтобы ошибка в схеме не превратилась в фейерверк
• Задать точное напряжение на 10 мВ и посмотреть, как ведёт себя устройство на границе диапазона
• Зарядить или разрядить что-нибудь под контролем и увидеть, сколько ампер-часов ушло
• Взять питание с собой к оборудованию, которое нельзя принести на стол
• Работать дома, если рабочее место там

Как пользоваться

1. Возьмите прибор и щупы-крокодилы из контейнера на стеллаже, зарядку — любую свободную PD в хакспейсе.

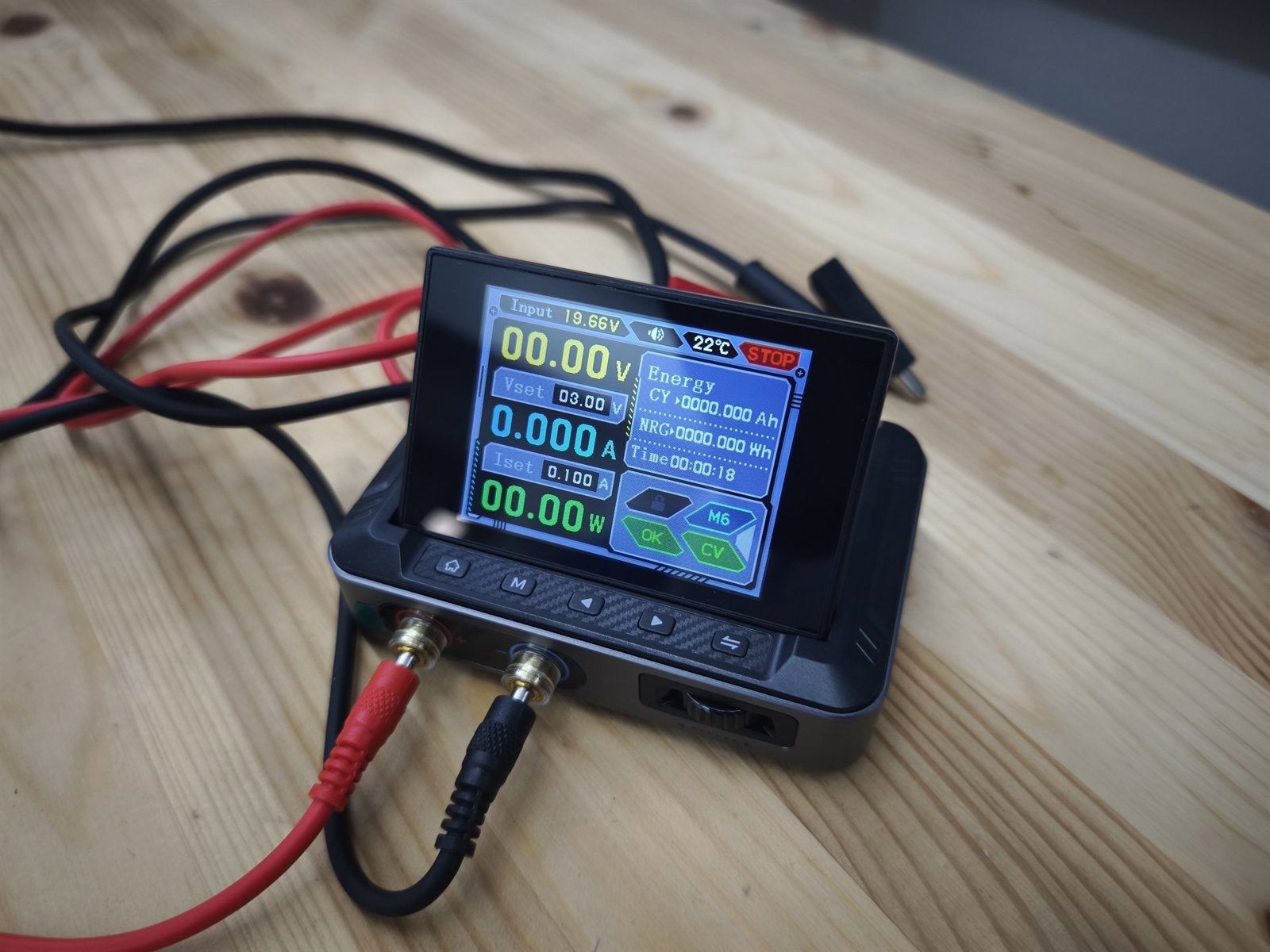

2. Воткните питание. На экране появится входное напряжение — по нему сразу видно, что вам выдала зарядка и на что рассчитывать.
3. До подключения нагрузки задайте Vset и Iset. Ограничение тока — это не формальность, а единственное, что спасёт вашу плату при ошибке.

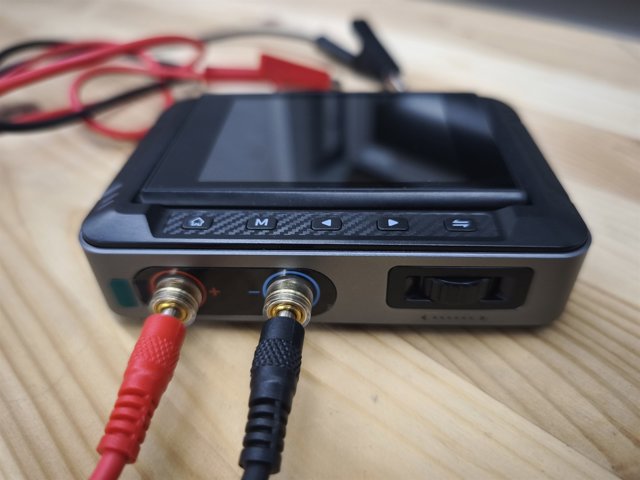

4. Подключите крокодилы, соблюдая полярность, и включите выход.
5. Значок CV или CC показывает, во что прибор упёрся: в заданное напряжение или в заданный ток. Внезапный переход в CC означает, что нагрузка потребляет больше, чем вы разрешили, и это повод выключить выход и посмотреть, почему.
6. Часто используемые режимы кладутся в ячейки M1 – M6.
7. По окончании выключите выход, отсоедините нагрузку и верните прибор со щупами в контейнер.

Аренда

Прибор выдаётся на дом. Зарядка в комплект аренды не входит — берите свою от ноутбука или телефона, лишь бы она умела PD. Цена за день и срок указаны в блоке аренды на этой странице.

Доступ

Контейнер стоит в помещении хакспейса, поэтому нужен тариф с доступом в хакспейс. Инструктаж не требуется.
